CC-Link 통신 에러가 발생했을 때 배선부터 다시 확인하는 경우가 많습니다. 그러나 실제 현장에서는 국번 중복, 통신 속도 불일치, 종단저항 누락, 예약국 설정 불일치, PLC 파라미터 미반영 같은 기본 설정 문제가 원인인 경우도 많습니다. CC-Link는 하드웨어 스위치와 PLC 파라미터가 함께 맞아야 정상 통신이 가능하므로, 배선을 수정하기 전에 설정 조건을 먼저 확인해야 합니다.
CC-Link 에러는 기본 설정부터 확인해야 한다
CC-Link는 마스터국과 리모트국이 같은 통신 라인에서 데이터를 주고받는 산업용 네트워크입니다. 따라서 각 장비의 국번, 통신 속도, 케이블 길이, 종단저항, PLC 파라미터 구성이 모두 맞아야 합니다.
통신 에러가 발생했을 때는 다음 항목을 먼저 구분해야 합니다.
| 구분 | 확인 항목 |
|---|---|
| 국번 문제 | 중복 국번, 누락 국번, 예약국 설정 |
| 속도 문제 | 마스터와 리모트의 Baud Rate 일치 여부 |
| 배선 문제 | DA, DB, DG, SLD, FG 결선 상태 |
| 종단 문제 | 라인 양 끝단 종단저항 적용 여부 |
| 파라미터 문제 | GX Works2 국 구성과 실제 하드웨어 일치 여부 |
| 반영 문제 | 스위치 변경 후 전원 재투입 여부 |
현장에서 CC-Link 에러가 발생하면 배선 문제로만 접근하기보다 국번과 속도, 파라미터 일치 여부를 먼저 확인하는 것이 효율적입니다.
본 글은 미쓰비시 CC-Link 마스터 모듈과 리모트 I/O 모듈을 사용하는 일반적인 현장 기준으로 정리한 내용입니다. 실제 스위치 위치, 설정 범위, 전송 거리, 파라미터 항목은 사용하는 모듈과 CC-Link 버전에 따라 달라질 수 있으므로 적용 전 해당 매뉴얼을 확인해야 합니다.
국번 중복은 통신 장애의 대표 원인이다
CC-Link에서는 각 리모트국이 고유한 국번을 가져야 합니다. 같은 통신 라인 안에 동일한 국번이 두 개 이상 있으면 마스터가 각 장비를 정상적으로 구분할 수 없습니다.
국번 중복이 발생하면 특정 국만 에러가 발생하거나, 전체 통신이 불안정해질 수 있습니다. 특히 장비 추가나 교체 후 기존 국번과 중복되는 경우가 자주 발생합니다.
| 문제 상황 | 발생 원인 |
|---|---|
| 특정 리모트국 에러 | 국번 중복 또는 파라미터 불일치 |
| 전체 통신 불안정 | 중복 국번으로 응답 충돌 발생 |
| 장비 교체 후 에러 | 교체 모듈 스위치가 기존 설정과 다름 |
| 일부 주소 꼬임 | 실제 국 구성과 PLC 파라미터 불일치 |
CC-Link 국번은 단순히 장비에 번호를 붙이는 것이 아니라, 마스터가 리모트 데이터를 어느 영역에 매핑할지 결정하는 기준입니다.

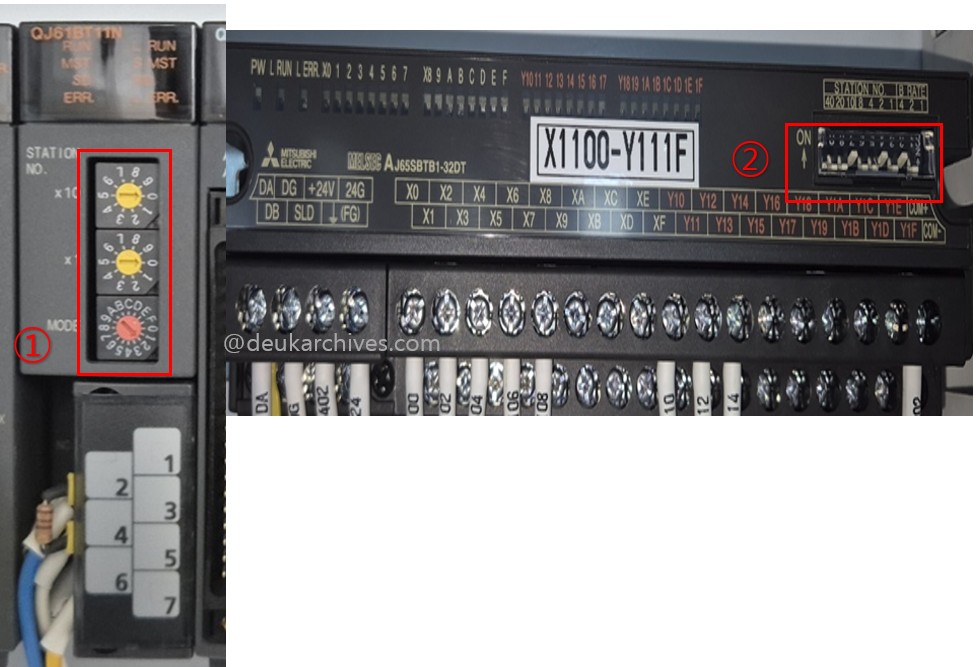

십의 자리와 일의 자리 스위치를 함께 확인한다
미쓰비시 CC-Link 리모트 모듈은 국번 스위치가 십의 자리와 일의 자리로 나뉘어 있는 경우가 많습니다.
예를 들어 12번 국번을 설정하려면 십의 자리 스위치를 1, 일의 자리 스위치를 2로 맞춰야 합니다. 일의 자리만 2로 바꾸면 실제 설정은 02번으로 남을 수 있습니다.
현장에서 자주 발생하는 실수는 다음과 같습니다.
| 실수 | 결과 |
|---|---|
| 일의 자리만 변경 | 원하는 국번이 아닌 다른 국번으로 설정 |
| 십의 자리 확인 누락 | 기존 값이 남아 의도와 다른 국번 발생 |
| 기존 장비와 중복 | 통신 라인에서 응답 충돌 가능 |
| 파라미터 미수정 | 실제 국번과 PLC 설정 불일치 |
국번 변경 시에는 스위치 두 개를 모두 확인하고, 실제 설정된 국번을 PLC 파라미터와 대조해야 합니다.
건너뛴 국번은 예약국 설정을 확인한다
CC-Link 라인에서 국번을 반드시 연속으로 사용할 필요는 없습니다. 그러나 중간 국번을 비워 두었다면 PLC 파라미터에서도 그 구성을 실제 라인과 맞춰야 합니다.
예를 들어 1번, 2번 리모트국을 사용하고 3번을 비운 뒤 4번 리모트국을 추가하는 경우가 있습니다. 이때 PLC 파라미터가 연속 국번 구성으로 되어 있으면 실제 하드웨어 구성과 맞지 않아 통신 에러나 데이터 매핑 오류가 발생할 수 있습니다.
확인할 항목은 다음과 같습니다.
| 확인 항목 | 설명 |
|---|---|
| 실제 장비 국번 | 현장 리모트국 스위치 번호 확인 |
| PLC 파라미터 국 구성 | GX Works2의 국 구성 확인 |
| 예약국 설정 | 비워 둔 국번이 예약국으로 처리되었는지 확인 |
| 점유국 수 | 각 리모트 모듈의 점유국 수 확인 |
| 데이터 매핑 | RX/RY, RWw/RWr 영역이 의도한 위치인지 확인 |
국번이 맞아도 점유국 수나 예약국 설정이 틀리면 데이터 주소가 밀릴 수 있습니다. 따라서 국번과 함께 점유국 수까지 확인해야 합니다.
통신 속도는 모든 국이 일치해야 한다
CC-Link에서 마스터와 리모트의 통신 속도는 모두 일치해야 합니다. 마스터는 10Mbps로 설정되어 있는데 리모트가 625kbps로 설정되어 있으면 정상 통신이 되지 않습니다.
통신 속도는 마스터 모듈과 모든 리모트 모듈에서 동일하게 설정되어야 합니다.
| 확인 항목 | 설명 |
|---|---|
| 마스터 속도 | 마스터 모듈 스위치 또는 파라미터 확인 |
| 리모트 속도 | 각 리모트국의 Baud Rate 스위치 확인 |
| 전체 일치 여부 | 모든 장비가 같은 속도인지 확인 |
| 변경 후 반영 | 스위치 변경 후 전원 재투입 필요 여부 확인 |
한 국만 속도가 다르게 설정되어도 해당 국이 통신 불량 상태가 될 수 있습니다. 따라서 전체 라인을 따라가며 모든 리모트국의 속도 스위치를 확인해야 합니다.
속도는 배선 길이와 함께 결정해야 한다
CC-Link는 전송 속도가 높을수록 통신 가능한 전체 배선 길이가 짧아집니다. 따라서 무조건 높은 속도를 선택하는 것이 항상 좋은 설계는 아닙니다.
현장에서는 응답 속도와 배선 길이, 노이즈 환경을 함께 보고 속도를 결정해야 합니다.
일반적인 CC-Link 전송 속도와 최대 전송 거리 기준은 다음과 같이 정리할 수 있습니다. 실제 적용 가능 거리는 케이블 사양, 분기 구조, 모듈 조건에 따라 달라질 수 있으므로 매뉴얼 기준으로 확인해야 합니다.
| 통신 속도 | 최대 전송 거리 기준 | 특징 |
|---|---|---|
| 156kbps | 약 1,200m | 장거리 구성에 유리 |
| 625kbps | 약 900m | 비교적 안정적인 중거리 구성 |
| 2.5Mbps | 약 400m | 중간 거리와 응답성 절충 |
| 5Mbps | 약 160m | 짧은 거리에서 응답성 확보 |
| 10Mbps | 약 100m | 짧은 거리 기준, 노이즈와 배선 조건 영향 큼 |
라인 길이가 긴데 속도를 높게 설정하면 앞쪽 장비는 정상처럼 보여도 끝단 장비에서 에러가 발생할 수 있습니다. 특히 마지막 국만 불안정하거나 특정 조건에서만 통신이 끊긴다면 속도와 배선 길이 조합을 확인해야 합니다.
되다 안 되다 반복되면 속도와 라인 조건을 본다
통신이 한 번도 붙지 않는 경우는 국번, 속도, 배선 오류를 먼저 봐야 합니다. 반면 어느 날은 정상이고 어느 날은 데이터가 빠지는 식으로 간헐 문제가 발생한다면 라인 조건을 함께 봐야 합니다.
간헐 통신 불량에서 확인할 항목은 다음과 같습니다.
| 증상 | 확인 항목 |
|---|---|
| 마지막 국만 에러 | 종단저항, 케이블 길이, 속도 설정 |
| 특정 시간 이후 끊김 | 노이즈, 접촉 불량, 통신 부하 |
| 장비 동작 시만 에러 | 인버터, 서보, 동력선 영향 |
| 가끔 데이터 누락 | 속도 과다, 라인 품질, 접지 상태 |
| 재부팅 후 일시 정상 | 접촉 불량 또는 설정 반영 문제 |
통신이 간헐적으로 불안정하면 장비 불량으로 단정하기보다 속도, 배선 길이, 종단저항, 노이즈 환경을 함께 확인해야 합니다.
종단저항 위치를 확인한다
CC-Link 라인에는 종단저항이 중요합니다. 종단저항은 통신 라인의 양 끝단에 적용되어야 하며, 중간 장비에 잘못 들어가 있거나 끝단에 빠져 있으면 통신이 불안정해질 수 있습니다.
확인할 항목은 다음과 같습니다.
| 확인 항목 | 설명 |
|---|---|
| 시작점 종단 | 라인 한쪽 끝단에 종단저항 적용 여부 |
| 끝점 종단 | 마지막 리모트국 끝단에 종단저항 적용 여부 |
| 중간 장비 | 중간 국에 종단저항이 잘못 들어가 있지 않은지 확인 |
| 저항값 | 모듈과 네트워크 사양에 맞는 저항인지 확인 |
| 접촉 상태 | 단자 체결과 저항 접촉 불량 확인 |
마지막 국에서만 에러가 발생하거나 전체 통신이 불안정하면 종단저항 위치를 먼저 확인해야 합니다.
배선 수정 전 하드웨어 스위치와 파라미터를 대조한다
통신 에러가 발생하면 케이블을 다시 확인하는 경우가 많습니다. 그러나 배선을 건드리기 전에 하드웨어 스위치와 PLC 파라미터를 먼저 대조하는 것이 좋습니다.
현장에서 자주 발생하는 상황은 다음과 같습니다.
| 상황 | 문제 |
|---|---|
| 스위치로 국번 변경 | GX Works2 파라미터는 기존 구성 유지 |
| 리모트 모듈 추가 | 예약국 또는 점유국 수 미수정 |
| 속도 스위치 변경 | 일부 리모트국만 변경되어 속도 불일치 |
| 장비 교체 | 교체품 스위치가 기본값 상태 |
| 파라미터 수정 | PLC Write 또는 전원 재투입 누락 |
실제 장비의 다이얼 스위치 값과 GX Works2의 네트워크 파라미터가 일치해야 합니다. 둘 중 하나만 맞으면 정상 통신이 보장되지 않습니다.
전원 재투입 여부를 확인한다
국번이나 통신 속도 스위치를 변경한 뒤에는 전원 재투입이 필요한 모듈이 있습니다. 스위치를 바꿨지만 전원을 다시 인가하지 않으면 이전 설정으로 동작할 수 있습니다.
확인 순서는 다음과 같습니다.
| 순서 | 작업 |
|---|---|
| 1 | 국번 스위치와 속도 스위치 설정 |
| 2 | PLC 파라미터의 국 구성 확인 |
| 3 | PLC Write로 파라미터 전송 |
| 4 | 필요 시 PLC 및 리모트 모듈 전원 OFF |
| 5 | 전원 ON 후 모듈 LED 상태 확인 |
| 6 | GX Works2에서 네트워크 진단 확인 |
설정 변경 후 바로 통신이 되지 않는다면 변경값이 실제로 반영되었는지부터 확인해야 합니다.
CC-Link 점검 순서
CC-Link 통신 에러가 발생했을 때는 다음 순서로 확인하는 것이 좋습니다.
| 순서 | 점검 항목 |
|---|---|
| 1 | 마스터 모듈 정상 상태와 에러 LED 확인 |
| 2 | 리모트국별 국번 스위치 확인 |
| 3 | 중복 국번 여부 확인 |
| 4 | 마스터와 모든 리모트국의 통신 속도 일치 확인 |
| 5 | PLC 파라미터의 국 구성과 실제 장비 구성 대조 |
| 6 | 예약국과 점유국 수 확인 |
| 7 | 종단저항이 라인 양 끝단에 있는지 확인 |
| 8 | 케이블 길이와 설정 속도 조합 확인 |
| 9 | 단자 체결, 접촉 불량, 노이즈 경로 확인 |
| 10 | 설정 변경 후 전원 재투입 여부 확인 |
이 순서대로 확인하면 불필요하게 케이블을 해체하는 시간을 줄일 수 있습니다.
CC-Link 설정 체크리스트
현장에서 바로 확인할 항목은 다음과 같습니다.
| 점검 항목 | 확인 내용 |
|---|---|
| 국번 중복 | 같은 라인에 동일 국번이 없는지 |
| 십의 자리·일의 자리 | 국번 스위치 조합이 의도한 번호인지 |
| 통신 속도 | 마스터와 모든 리모트국 속도가 같은지 |
| 예약국 | 건너뛴 국번이 PLC 파라미터에 반영되었는지 |
| 점유국 수 | 모듈별 점유국 수가 실제와 맞는지 |
| 종단저항 | 라인 양 끝단에만 정상 적용되었는지 |
| 배선 길이 | 설정 속도에서 허용 가능한 거리인지 |
| 파라미터 반영 | PLC Write와 전원 재투입이 완료되었는지 |
| LED 상태 | 마스터와 리모트의 에러 표시를 확인했는지 |
| 노이즈 환경 | 동력선, 인버터, 서보선과 과도하게 붙어 있지 않은지 |
CC-Link 문제는 한 가지 원인만 있는 경우도 있지만, 국번과 속도, 종단저항, 파라미터가 함께 틀어져 있는 경우도 있습니다. 따라서 체크리스트 방식으로 하나씩 제거하는 것이 효율적입니다.
CC-Link 국번·속도 문제 정리
CC-Link 통신 에러가 발생하면 배선 불량부터 의심하기 쉽지만, 실제로는 국번 중복, 통신 속도 불일치, 예약국 설정 누락, 종단저항 위치 오류, 파라미터 미반영 같은 기본 설정 문제가 원인인 경우가 많습니다.
국번은 마스터가 리모트국을 구분하는 기준이므로 중복되면 정상 통신이 어렵습니다. 십의 자리와 일의 자리 스위치를 함께 확인하고, 실제 하드웨어 국번과 GX Works2 파라미터의 국 구성이 일치하는지 확인해야 합니다.
통신 속도는 모든 국이 동일해야 하며, 배선 길이와 노이즈 환경에 맞춰 결정해야 합니다. 고속 설정은 응답성 측면에서 유리할 수 있지만, 장거리 배선이나 노이즈가 많은 환경에서는 통신 불안정의 원인이 될 수 있습니다.
또한 라인 양 끝단의 종단저항, 건너뛴 국번의 예약국 설정, 모듈별 점유국 수, 설정 변경 후 전원 재투입 여부까지 함께 확인해야 합니다. CC-Link 통신 문제는 배선을 수정하기 전에 국번, 속도, 종단저항, 파라미터 일치 여부를 먼저 확인하는 것이 현장 대응 시간을 줄이는 데 효과적입니다.
