CC-Link 파라미터 설정은 국번만 맞춘다고 끝나지 않습니다. GX Works의 Station Information에서 Station Type, 점유국수, Reserved Station 설정이 실제 장비 구성과 일치해야 정상 통신이 가능합니다. 이 항목이 맞지 않으면 통신 에러가 발생하거나, 통신은 되더라도 RX, RY, RWr, RWw 주소가 의도와 다르게 매핑될 수 있습니다.
CC-Link 파라미터에서 Station Information이 중요한 이유
CC-Link는 마스터국이 각 리모트국의 정보를 기준으로 데이터를 주고받는 구조입니다. 따라서 실제 하드웨어 국번과 PLC 파라미터의 국 구성이 일치해야 합니다.

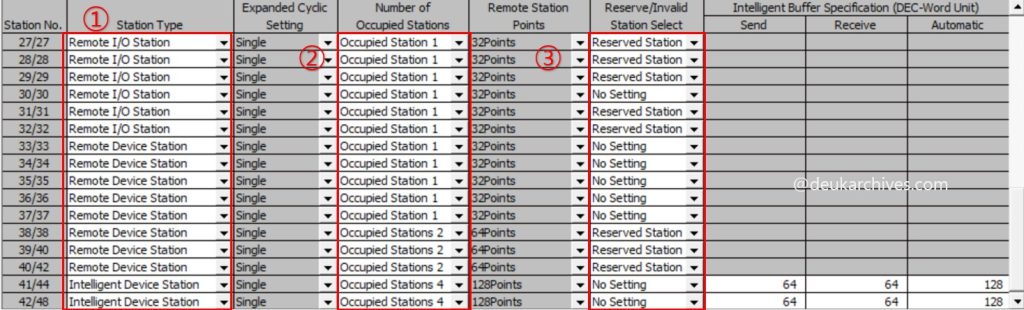

특히 Station Information에서는 단순히 장비 번호만 입력하는 것이 아니라 다음 항목을 함께 지정합니다.
| 항목 | 의미 |
|---|---|
| Station Type | 해당 국이 어떤 종류의 장비인지 지정 |
| Number of Stations | 해당 장비가 몇 국을 점유하는지 지정 |
| Reserved Station | 실제 장비는 없지만 해당 국번 자리를 비워둘지 지정 |
| Remote Input/Output | RX, RY 영역 매핑 기준 |
| Remote Register | RWr, RWw 영역 매핑 기준 |
이 항목이 실제 장비와 다르면 통신 에러가 발생하거나, 데이터 주소가 뒤로 밀리는 문제가 생길 수 있습니다.
본 글은 미쓰비시 CC-Link 마스터 모듈과 리모트 I/O, 리모트 디바이스, 인텔리전트 디바이스를 사용하는 일반적인 현장 기준으로 정리한 내용입니다. 실제 설정 항목과 점유국수 기준은 사용하는 모듈, CC-Link 버전, 장비 매뉴얼에 따라 달라질 수 있으므로 적용 전 반드시 해당 장비 매뉴얼을 확인해야 합니다.
Station Type은 장비 종류를 지정하는 항목이다
Station Type은 해당 국번에 연결된 장비가 어떤 방식으로 데이터를 주고받는지 지정하는 항목입니다.
CC-Link 장비는 단순 입출력 모듈인지, 워드 데이터를 함께 사용하는 디바이스인지, 고기능 장비인지에 따라 Station Type이 달라질 수 있습니다.
| Station Type | 주요 용도 |
|---|---|
| Remote I/O Station | 센서, 램프, 단순 입출력 모듈 |
| Remote Device Station | 솔밸브 블록, 계측기, 일부 현장 디바이스 |
| Intelligent Device Station | 인버터, 로봇, 고기능 제어 장비 |
| Local Station | 다른 PLC 또는 제어국과의 데이터 교환 구성 |
단순 접점만 주고받는 모듈은 Remote I/O Station으로 설정하는 경우가 많습니다. 반면 워드 데이터나 상태 데이터가 많고, 별도 제어 정보가 필요한 장비는 Remote Device Station 또는 Intelligent Device Station으로 설정해야 하는 경우가 있습니다.
장비 종류에 맞지 않는 Type을 선택하면 마스터가 해당 장비의 데이터 구조를 잘못 해석할 수 있습니다.
Remote I/O Station과 Remote Device Station의 차이
Remote I/O Station은 주로 비트 입출력을 처리하는 장비에 사용됩니다. 예를 들어 32점 입력 모듈, 32점 출력 모듈, 단순 리모트 I/O 블록이 여기에 해당할 수 있습니다.
Remote Device Station은 비트 데이터뿐 아니라 워드 데이터까지 함께 사용하는 장비에 적용되는 경우가 많습니다. 예를 들어 일부 솔밸브 블록, 계측기, 복합 I/O 장비는 단순 I/O보다 데이터 구조가 복잡할 수 있습니다.
| 구분 | Remote I/O Station | Remote Device Station |
|---|---|---|
| 주요 데이터 | RX, RY 중심 | RX, RY, RWr, RWw 사용 가능 |
| 장비 예 | 단순 입력·출력 모듈 | 솔밸브 블록, 계측 장비, 복합 디바이스 |
| 설정 기준 | 접점 수 중심 | 비트와 워드 데이터 구조 확인 필요 |
| 주의점 | 점수와 주소 확인 | 점유국수와 워드 영역 확인 |
장비가 단순 I/O처럼 보이더라도 워드 데이터 영역을 사용하는 경우가 있으므로 매뉴얼의 CC-Link 점유 정보와 데이터 맵을 확인해야 합니다.
Intelligent Device Station은 데이터량이 많은 장비에 사용된다
Intelligent Device Station은 고기능 장비와 연결할 때 사용되는 경우가 많습니다. 인버터, 로봇, 서보, 비전 장비, 일부 계측기처럼 상태값, 명령값, 파라미터, 에러 코드 등 다양한 데이터를 주고받는 장비가 해당될 수 있습니다.
이런 장비를 단순 Remote I/O Station처럼 설정하면 통신이 정상적으로 되지 않거나, 필요한 데이터 영역이 할당되지 않을 수 있습니다.
확인할 항목은 다음과 같습니다.
| 확인 항목 | 설명 |
|---|---|
| 장비 매뉴얼의 Station Type | 제조사에서 지정한 CC-Link 국 타입 확인 |
| 점유국수 | 1국인지, 2국 이상인지 확인 |
| 입출력 점수 | RX, RY 사용 범위 확인 |
| 리모트 레지스터 | RWr, RWw 사용 범위 확인 |
| 초기 설정 필요 여부 | 장비별 초기 파라미터 필요 여부 확인 |
고기능 장비는 단순 I/O 모듈 기준으로 설정하면 안 됩니다. 장비 매뉴얼에서 지정한 Station Type과 점유국수를 기준으로 설정해야 합니다.
점유국수는 데이터 사용 범위를 정하는 기준이다
Number of Stations는 해당 장비가 CC-Link 상에서 몇 국분의 데이터를 사용하는지 지정하는 항목입니다.
국번은 장비의 시작 번호를 의미하고, 점유국수는 그 장비가 차지하는 데이터 범위를 의미합니다.
예를 들어 1번 국번 장비가 2국 점유라면 시작 국번은 1번입니다. 다만 데이터 영역은 1국 분량이 아니라 2국 분량으로 할당됩니다.
| 설정 예 | 의미 |
|---|---|
| 국번 1, 1국 점유 | 1번 국번에서 1국분 데이터 사용 |
| 국번 1, 2국 점유 | 1번 국번에서 시작해 2국분 데이터 사용 |
| 국번 4, 4국 점유 | 4번 국번에서 시작해 4국분 데이터 사용 |
점유국수는 실제 물리 장비 대수와 다를 수 있습니다. 장비 한 대가 2국 또는 4국을 점유할 수 있기 때문입니다.
점유국수를 잘못 설정하면 주소가 밀린다
CC-Link에서 점유국수를 잘못 설정하면 데이터 매핑이 틀어질 수 있습니다.
예를 들어 실제 장비는 2국 점유인데 파라미터에서 1국 점유로 설정하면, 해당 장비 뒤에 있는 리모트국의 RX, RY, RWr, RWw 주소가 의도와 다르게 할당될 수 있습니다.
이 경우 다음과 같은 증상이 발생할 수 있습니다.
| 증상 | 가능 원인 |
|---|---|
| 통신은 되지만 데이터가 이상함 | 점유국수 불일치 |
| 뒤쪽 장비 주소가 맞지 않음 | 앞쪽 장비 점유국수 설정 오류 |
| 특정 장비 입력이 다른 주소에 표시됨 | 데이터 매핑 밀림 |
| 출력 명령이 다른 장비에 영향 | RY 할당 범위 오류 |
| 워드 데이터가 엉뚱한 위치에 들어옴 | RWr/RWw 매핑 오류 |
점유국수 오류는 배선 문제처럼 보이지 않을 수 있습니다. 통신은 살아 있는데 데이터가 이상한 경우에는 점유국수와 데이터 맵을 반드시 확인해야 합니다.

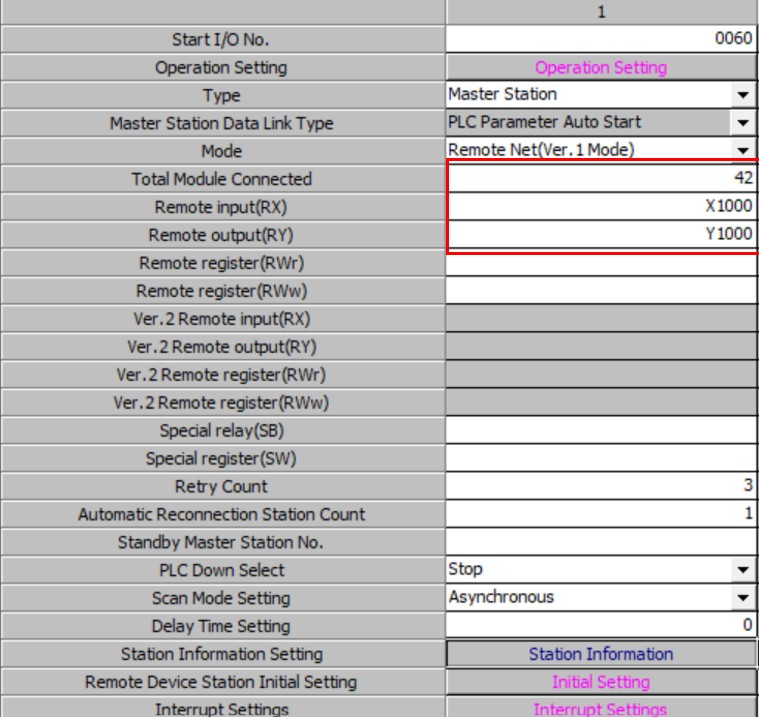

Total Module Connected 값은 물리 장비 대수와 다를 수 있다
CC-Link 파라미터에서 표시되는 Total Module Connected 또는 전체 연결 국수 관련 값은 실제 장비 대수와 다르게 보일 수 있습니다.
이유는 장비 한 대가 여러 국을 점유할 수 있기 때문입니다.
예를 들어 다음과 같은 구성이 있다고 가정할 수 있습니다.
| 장비 | 실제 장비 대수 | 점유국수 |
|---|---|---|
| 1번 Remote I/O | 1대 | 1국 |
| 2번 Remote Device | 1대 | 2국 |
| 4번 Intelligent Device | 1대 | 4국 |
이 경우 물리 장비는 3대이지만 점유국수 합계는 7국이 됩니다. 따라서 전체 국수 계산 시 실제 장비 대수만 보면 안 됩니다.
전체 구성은 각 장비의 점유국수를 합산해서 확인해야 합니다.
Reserved Station은 비워둘 국번을 예약하는 설정이다
Reserved Station은 현재 해당 국번에 장비가 없지만, 파라미터상에서 그 자리를 비워두기 위한 설정입니다.
설비를 처음 설계할 때 향후 장비 추가 가능성이 있는 위치를 예약국으로 설정해 두면, 나중에 장비를 추가할 때 기존 데이터 주소를 크게 바꾸지 않아도 되는 장점이 있습니다.
| 사용 상황 | 목적 |
|---|---|
| 향후 리모트국 추가 예정 | 기존 주소 밀림 방지 |
| 옵션 장비 장착 가능 | 장비 유무에 따른 구성 대응 |
| 설비 사양별 장비 차이 | 미장착 장비 자리 유지 |
| 중간 국번 비움 | 뒤쪽 장비 주소 유지 |
Reserved Station을 적절히 사용하면 증설이나 옵션 장비 대응 시 프로그램 수정 범위를 줄일 수 있습니다.
Reserved Station 설정 오류도 통신 문제를 만든다
Reserved Station은 유용하지만 잘못 설정하면 문제가 됩니다.
실제 장비가 연결되어 있는데 해당 국번을 Reserved로 설정해 두면 마스터가 그 장비를 정상 국으로 취급하지 않을 수 있습니다. 반대로 실제 장비가 없는 국번을 정상국으로 설정하면 해당 국번 통신 에러가 발생할 수 있습니다.
| 상황 | 결과 |
|---|---|
| 실제 장비 있음 + Reserved 설정 | 장비 인식 또는 데이터 처리 문제 가능 |
| 실제 장비 없음 + 정상국 설정 | 해당 국번 통신 에러 가능 |
| 예약국 해제 누락 | 장비 추가 후에도 정상 통신 불가 |
| 예약국 설정 누락 | 중간 국번 공백으로 주소 매핑 불일치 가능 |
예약국은 실제 장비 유무와 PLC 파라미터 구성을 맞추기 위한 기능입니다. 따라서 현장 장비 구성과 계속 대조해야 합니다.
Station Type, 점유국수, Reserved는 함께 봐야 한다
CC-Link 파라미터에서는 Station Type, 점유국수, Reserved를 따로따로 보면 안 됩니다. 세 항목이 함께 맞아야 실제 장비 데이터 구조와 일치합니다.
예를 들어 특정 장비가 Remote Device Station이고 2국 점유 장비라면, Type과 점유국수를 모두 맞춰야 합니다. 장비가 아직 설치되지 않은 예비 위치라면 Reserved Station으로 처리해야 합니다.
| 항목 | 틀렸을 때 발생 가능 문제 |
|---|---|
| Station Type | 장비 데이터 구조 해석 오류 |
| 점유국수 | 뒤쪽 장비 주소 밀림 |
| Reserved | 장비 인식 누락 또는 통신 에러 |
| 점유국수 합계 | 전체 국 구성 불일치 |
| 데이터 맵 | RX/RY, RWr/RWw 주소 오류 |
CC-Link 설정에서 한 항목만 맞고 나머지가 틀리면 통신은 되더라도 데이터가 의도와 다르게 움직일 수 있습니다.
실제 장비 매뉴얼의 CC-Link 점유 정보를 확인한다
Station Information을 설정할 때는 장비 매뉴얼에서 CC-Link 관련 정보를 확인해야 합니다.
특히 다음 항목은 반드시 확인해야 합니다.
| 매뉴얼 확인 항목 | 설명 |
|---|---|
| Station Type | Remote I/O, Remote Device, Intelligent Device 등 |
| 점유국수 | 1국, 2국, 4국 등 |
| RX/RY 점수 | 비트 입출력 사용 범위 |
| RWr/RWw 점수 | 워드 데이터 사용 범위 |
| 국번 설정 방법 | 하드웨어 스위치 또는 소프트웨어 설정 |
| 통신 속도 설정 | Baud Rate 스위치 또는 파라미터 |
| 초기 설정 필요 여부 | 장비별 초기화 절차 확인 |
장비 외형만 보고 Type을 판단하면 안 됩니다. 동일한 솔밸브 블록이나 계측기라도 모델에 따라 점유국수와 데이터 맵이 다를 수 있습니다.
현장 점검 순서
CC-Link Station Information 관련 문제를 확인할 때는 다음 순서로 보는 것이 좋습니다.
| 순서 | 점검 항목 |
|---|---|
| 1 | 실제 장비 국번 스위치 확인 |
| 2 | 장비 매뉴얼에서 Station Type 확인 |
| 3 | 장비 매뉴얼에서 점유국수 확인 |
| 4 | GX Works Station Information의 Type 확인 |
| 5 | Number of Stations 설정 확인 |
| 6 | 실제 미장착 국번의 Reserved 설정 확인 |
| 7 | 점유국수 합계와 전체 구성 확인 |
| 8 | RX/RY, RWr/RWw 데이터 맵 확인 |
| 9 | PLC Write 후 파라미터 반영 확인 |
| 10 | 필요 시 전원 재투입 후 네트워크 진단 확인 |
이 순서대로 확인하면 단순 통신 에러와 데이터 매핑 오류를 구분하기 쉽습니다.
CC-Link 설정 체크리스트
Station Information 설정 시에는 다음 항목을 점검합니다.
| 점검 항목 | 확인 내용 |
|---|---|
| Station Type | 실제 장비 종류와 설정이 일치하는지 |
| 점유국수 | 장비 매뉴얼의 점유국수와 일치하는지 |
| 시작 국번 | 하드웨어 스위치 국번과 파라미터 국번이 같은지 |
| Reserved | 미장착 국번만 예약국으로 설정되었는지 |
| 예약국 해제 | 장비 추가 후 Reserved 해제가 되었는지 |
| 점유국수 합계 | 전체 국수 계산이 실제 구성과 맞는지 |
| 데이터 맵 | RX/RY, RWr/RWw 주소가 의도한 범위인지 |
| 뒤쪽 장비 주소 | 앞쪽 장비 점유국수 때문에 밀리지 않았는지 |
| 파라미터 반영 | PLC Write와 재기동 필요 여부를 확인했는지 |
이 항목을 확인하면 CC-Link 파라미터 오류로 인한 통신 불량과 데이터 주소 오류를 줄일 수 있습니다.
CC-Link Station Information 정리
CC-Link 설정에서 국번 숫자만 맞추는 것으로는 충분하지 않습니다. Station Type, Number of Stations, Reserved Station 설정이 실제 장비 구성과 일치해야 정상적인 데이터 매핑이 가능합니다.
Station Type은 장비가 단순 I/O인지, 워드 데이터를 사용하는 리모트 디바이스인지, 고기능 인텔리전트 디바이스인지 구분하는 기준입니다. 이 설정이 틀리면 마스터가 장비의 데이터 구조를 잘못 해석할 수 있습니다.
Number of Stations는 장비가 몇 국분의 데이터를 점유하는지 지정하는 항목입니다. 실제 장비 한 대가 여러 국을 점유할 수 있으므로, 물리 장비 대수와 전체 점유국수는 다를 수 있습니다. 점유국수를 잘못 설정하면 뒤쪽 장비의 데이터 주소가 밀리거나 엉뚱한 위치에 값이 들어갈 수 있습니다.
Reserved Station은 현재 장비가 없는 국번을 파라미터상에서 비워두는 기능입니다. 향후 증설이나 옵션 장비 대응에는 유용하지만, 실제 장비가 연결된 국번에 Reserved가 설정되어 있으면 정상 통신에 문제가 생길 수 있습니다.
CC-Link 파라미터를 설정할 때는 실제 하드웨어 국번, 장비 매뉴얼의 Station Type, 점유국수, 예약국 설정, RX/RY 및 RWr/RWw 데이터 맵을 함께 확인해야 합니다. 이 세 가지 항목만 정확히 맞춰도 CC-Link 통신 에러와 주소 매핑 문제를 크게 줄일 수 있습니다.
