제어반 도면은 전원 흐름, 부품 역할, 접점 동작, 실제 배선 위치를 연결해서 보는 기준입니다. 계통도로 전체 전원 구조를 먼저 잡고, 심볼과 넘버링을 따라가야 현장에서 배선 확인과 고장 원인 추적이 가능합니다.
도면을 못 보면 현장에서 할 수 있는 일이 크게 줄어듭니다. 제어반 안에 부품이 보여도 전원이 어디서 들어오고, 어디서 분기되고, 어떤 접점에서 끊기는지 모르면 원인을 찾기 어렵습니다.
신입 때 가장 많이 막히는 부분도 도면 해석입니다. 선배가 특정 접점이나 단자를 확인하라고 했을 때 도면에서 위치를 찾지 못하면 실제 배선도 따라가기 어렵습니다.
제어반 도면은 단순한 그림이 아닙니다. 계통도, 심볼, 넘버링, 실제 배선이 서로 연결된 약속입니다. 이 글에서는 제어반 도면을 처음 볼 때 어떤 순서로 봐야 하는지 실무 기준으로 정리합니다.
제어반 도면을 먼저 봐야 하는 이유
제어반 작업은 눈앞에 보이는 부품부터 보는 것이 아니라 도면에서 흐름을 잡는 것부터 시작합니다. 실제 부품은 같은 모양처럼 보여도 회로 안에서 맡은 역할이 다를 수 있습니다.
예를 들어 같은 릴레이라도 어떤 것은 PLC 출력용이고, 어떤 것은 인터록용일 수 있습니다. 같은 차단기처럼 보여도 메인 전원용인지, 제어전원용인지, 모터 보호용인지에 따라 확인 기준이 달라집니다.
도면을 보지 않고 현장에서 배선만 따라가면 시간이 오래 걸립니다. 특히 여러 개의 릴레이, 단자대, PLC 입출력이 섞여 있는 제어반에서는 도면 없이 원인을 찾는 것이 어렵습니다.
도면은 현장 배선의 지도입니다. 먼저 계통도로 큰 흐름을 보고, 그다음 상세 회로도에서 접점과 코일, 단자 번호를 따라가는 방식으로 접근해야 합니다.
계통도에서 전체 전원 흐름 잡기

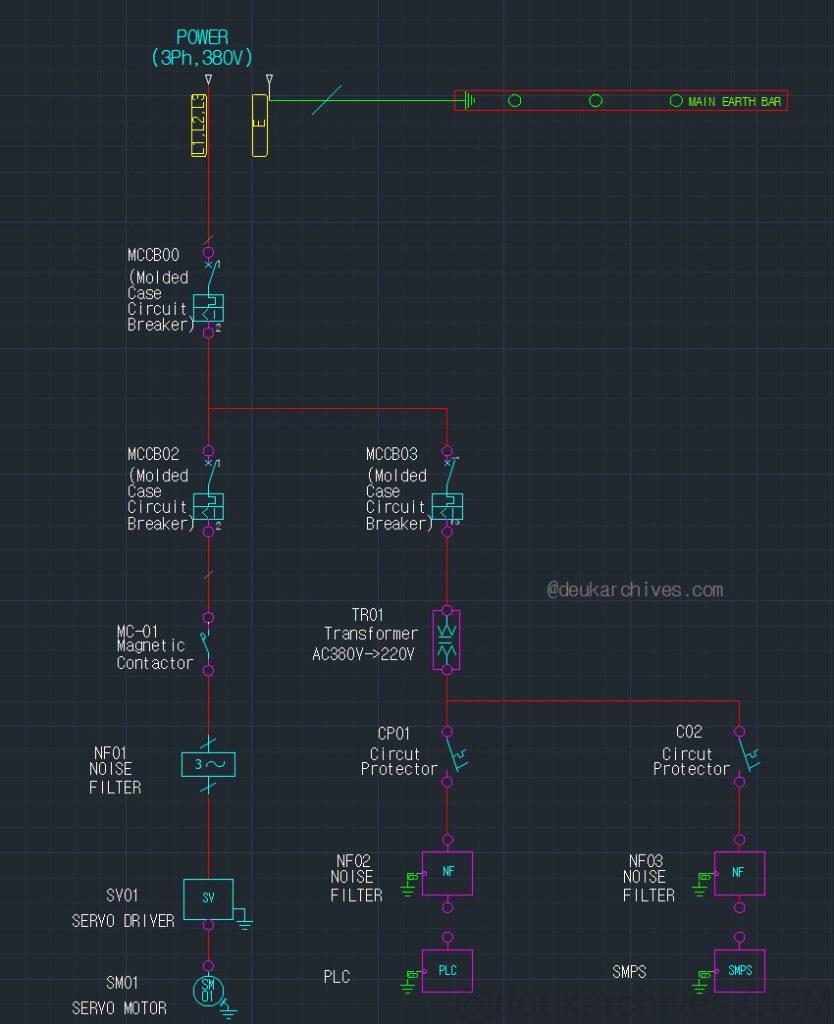

계통도는 제어반 전원의 큰 흐름을 보여주는 도면입니다. 상세 회로도처럼 모든 접점과 배선이 세부적으로 표현되지는 않지만, 전원이 어디서 들어오고 어디로 나뉘는지 파악하는 데 중요합니다.
기본 흐름은 공장 인입 전원에서 시작합니다. 보통 3상 전원이 메인 MCCB로 들어오고, 이후 분기 차단기를 통해 동력 라인과 제어 라인으로 나뉩니다.
동력 라인은 인버터, 서보드라이브, 모터 같은 부하로 이어집니다. 제어 라인은 TR, SMPS, CP 등을 거쳐 PLC, 센서, 릴레이, HMI 같은 제어 장치로 이어집니다.
계통도를 볼 때는 먼저 메인 전원이 어디서 들어오는지 확인합니다. 그다음 어떤 차단기를 거쳐 어떤 부하로 분기되는지 따라가면 전체 구조를 빠르게 이해할 수 있습니다.
동력 라인과 제어 라인 구분
제어반 도면에서 가장 먼저 구분해야 할 것은 동력 라인과 제어 라인입니다. 동력 라인은 모터, 인버터, 서보드라이브처럼 큰 전류가 흐르는 회로입니다.
제어 라인은 PLC, 센서, 릴레이 코일, 통신 장비, HMI처럼 상대적으로 작은 전류를 사용하는 회로입니다. 보통 AC 220V 제어전원이나 DC 24V 전원으로 구성됩니다.
이 두 회로를 구분하지 못하면 도면 해석이 어려워집니다. 동력 라인에서 생긴 트립 문제와 제어 라인의 신호 문제는 확인 순서가 다릅니다.
동력 라인은 MCCB, MMS, MC, 인버터, 모터 순서로 흐름을 봅니다. 제어 라인은 CP, SMPS, PLC, 릴레이, 센서 순서로 흐름을 봅니다. 도면을 볼 때 이 두 흐름을 섞지 않는 것이 중요합니다.
상세 회로도는 계통도 다음에 본다
상세 회로도는 실제 제어 조건을 보여주는 도면입니다. 릴레이 코일, 접점, PLC 입력, PLC 출력, 센서, 스위치, 인터록 조건이 세부적으로 표현됩니다.
처음부터 상세 회로도만 보면 흐름이 복잡하게 느껴질 수 있습니다. 그래서 먼저 계통도로 전원 구조를 확인한 뒤 상세 회로도로 들어가는 것이 좋습니다.
상세 회로도에서는 전원이 어디서 시작해서 어떤 접점을 지나 코일이나 부하로 가는지 봐야 합니다. 접점 하나가 열려 있으면 회로가 끊기고, 코일이 붙지 않습니다.
현장에서 MC가 안 붙거나 릴레이가 안 붙는 경우에는 상세 회로도에서 코일 앞단 조건을 따라가야 합니다. 전원, 퓨즈나 CP, 비상정지 접점, 인터록 접점, PLC 출력 접점을 순서대로 확인하면 원인을 좁힐 수 있습니다.
전기 심볼을 알아야 하는 이유
도면은 글보다 심볼이 중심입니다. 부품 이름을 몰라도 심볼을 보면 어떤 역할인지 알 수 있어야 합니다.
MCCB는 차단기 심볼로 표현되고, MC는 코일과 주접점 또는 보조접점으로 표현됩니다. 릴레이도 코일과 접점이 분리되어 도면에 나타납니다.
TR은 변압기 심볼로 표시되고, CP는 회로 보호기 역할로 표시됩니다. 접지는 보호 접지 또는 기능 접지 기호로 나타날 수 있습니다.
심볼을 모르면 도면은 단순한 선과 기호의 모음처럼 보입니다. 반대로 심볼을 알면 실제 부품이 어디에서 어떤 역할을 하는지 연결해서 볼 수 있습니다.

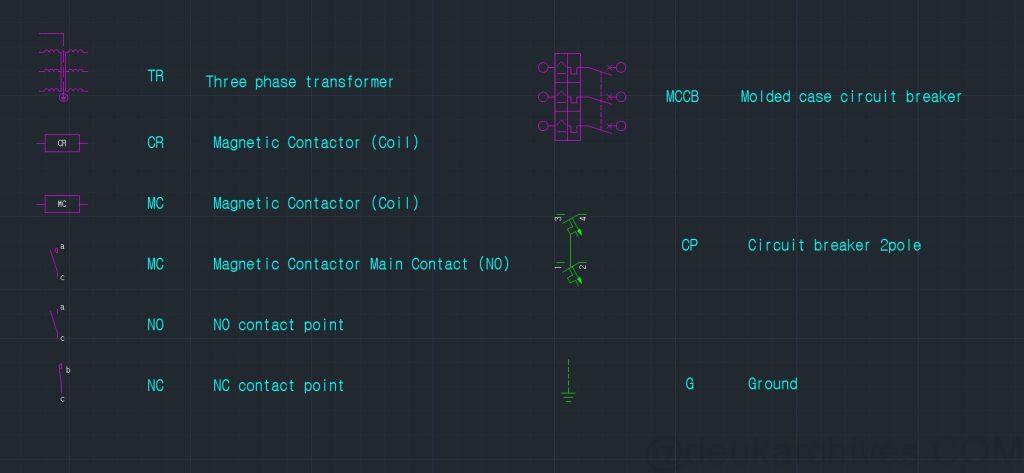

| 심볼 또는 표기 | 의미 | 확인 기준 |
|---|---|---|
| MCCB | 배선차단기 | 메인 또는 분기 전원 차단 |
| MC | 전자접촉기 | 코일 동작과 주접점 개폐 확인 |
| CP | 회로 보호기 | PLC, 센서, 제어전원 보호 |
| TR | 변압기 | 전압 변환 구간 확인 |
| NO 접점 | A접점 | 동작 시 닫힘 |
| NC 접점 | B접점 | 동작 시 열림 |
| PE | 보호 접지 | 외함, 안전 접지 기준 |
릴레이와 MC는 코일과 접점을 나누어 본다
도면을 처음 볼 때 많이 헷갈리는 부분이 릴레이와 MC입니다. 실제 부품은 하나인데 도면에는 코일과 접점이 떨어져 표시되는 경우가 많습니다.
릴레이 코일은 전기적으로 동작 명령을 받는 부분입니다. 코일에 전압이 들어오면 릴레이가 동작하고, 해당 릴레이의 접점 상태가 바뀝니다.
접점은 실제 회로를 끊거나 연결하는 부분입니다. 릴레이 코일이 도면의 한 위치에 있고, 접점은 다른 페이지나 다른 위치에 있을 수 있습니다.
MC도 같은 방식으로 봐야 합니다. MC 코일이 붙어야 주접점이 닫히고 모터나 부하 전원이 공급됩니다. MC가 안 붙는다면 먼저 코일 회로를 보고, MC는 붙는데 부하가 안 돌면 주접점과 동력 회로를 봐야 합니다.
A접점과 B접점 구분
도면에서 A접점과 B접점을 구분하는 것은 기본입니다. A접점은 평상시 열려 있다가 동작 시 닫히는 접점입니다. NO 접점이라고도 표시됩니다.
B접점은 평상시 닫혀 있다가 동작 시 열리는 접점입니다. NC 접점이라고도 표시됩니다. 정지 회로, 인터록, 이상 감지 회로에서 자주 사용됩니다.
현장에서 접점을 반대로 이해하면 회로 동작을 완전히 잘못 판단할 수 있습니다. 릴레이가 붙었는데 왜 전원이 끊기는지, 릴레이가 안 붙었는데 왜 신호가 들어오는지 헷갈릴 수 있습니다.
도면을 볼 때는 접점이 어떤 코일에 의해 움직이는지 함께 봐야 합니다. 접점 옆에 표시된 릴레이 번호나 MC 번호를 보고, 해당 코일이 어디에 있는지 찾아야 합니다.
넘버링은 도면과 실제 배선을 연결한다
전선에 붙은 번호는 도면과 실제 배선을 연결하는 기준입니다. 현장에서 선을 찾을 때는 색상보다 넘버링이 더 중요할 때가 많습니다.
L1, L2, L3는 3상 전원 라인에서 많이 사용됩니다. R, S, T로 표시되는 경우도 있습니다. P24와 N24는 DC 24V의 +와 0V를 의미하는 경우가 많습니다.
13, 14 같은 번호는 접점 번호로 사용될 수 있습니다. 릴레이나 MC 보조접점에서 13-14는 A접점, 21-22는 B접점처럼 쓰이는 경우가 많습니다.
PLC에서는 X, Y, I, Q 같은 표기가 사용될 수 있습니다. 제조사마다 표기는 다르지만 입력과 출력 주소를 구분해야 실제 프로그램과 도면을 연결할 수 있습니다.
PLC 입출력 번호 보는 법
PLC 도면에서는 입력과 출력 주소가 중요합니다. 센서가 PLC 입력으로 들어오고, PLC 출력이 릴레이나 MC 코일을 구동하는 구조가 많습니다.
입력은 센서, 스위치, 리미트, 버튼 같은 현장 신호를 PLC가 받는 부분입니다. 출력은 PLC가 릴레이, 램프, 밸브, MC 코일 같은 부하를 구동하는 부분입니다.
도면에서 입력 주소를 보면 실제 PLC 입력 카드의 어느 단자에 연결되는지 확인할 수 있습니다. 출력 주소를 보면 프로그램에서 어떤 조건이 만족될 때 어떤 부하가 동작하는지 추적할 수 있습니다.
센서 불은 켜지는데 장비가 안 움직일 때는 입력만 볼 것이 아니라 출력까지 봐야 합니다. PLC 입력이 들어오는지, 프로그램 조건이 만족되는지, 출력이 나가는지, 출력 후단 릴레이나 MC가 동작하는지 순서대로 확인해야 합니다.
단자대 번호 확인
제어반 도면에서 단자대는 현장 배선과 판넬 내부 배선을 연결하는 지점입니다. 외부 센서, 모터, 밸브, 스위치, 전원선은 단자대를 통해 제어반과 연결되는 경우가 많습니다.
단자대 번호를 모르면 실제 현장 배선을 찾기 어렵습니다. 도면에서 단자대 번호를 확인하고, 실제 판넬의 단자대 넘버링과 일치하는지 봐야 합니다.
단자대는 전원용, 신호용, 접지용으로 나누어 배치되는 경우가 많습니다. 동력 단자대와 제어 단자대를 구분하지 않으면 배선 추적이 복잡해집니다.
현장에서 신호가 안 들어올 때는 PLC 단자만 볼 것이 아니라 단자대까지 같이 봐야 합니다. 센서에서 나온 신호가 단자대까지 오는지, 단자대에서 PLC 입력까지 이어지는지 순서대로 확인해야 합니다.
도면에서 전원 흐름 따라가는 방법
도면을 볼 때는 전원이 어디서 시작하는지 먼저 봐야 합니다. AC 전원인지 DC 24V인지, 메인 전원인지 제어전원인지 구분합니다.
그다음 차단기나 CP를 지나 어떤 부하로 가는지 봅니다. 중간에 접점이 있다면 그 접점이 어떤 조건에서 열리고 닫히는지 확인해야 합니다.
릴레이나 MC 코일 회로는 전원 한쪽에서 시작해 여러 조건 접점을 지나 코일로 들어가고, 다시 공통으로 돌아가는 구조가 많습니다. 이 흐름을 끊는 접점이 있으면 코일은 붙지 않습니다.
전원 흐름을 따라갈 때는 도면 페이지가 바뀔 수 있습니다. 페이지 참조 번호, 선 번호, 릴레이 번호를 보고 다른 위치의 회로와 연결해서 봐야 합니다.
도면과 실제 배치 연결하기
도면을 읽는 것과 실제 판넬에서 찾는 것은 다릅니다. 도면에서 부품 번호를 확인한 뒤 실제 판넬에서 같은 번호의 부품을 찾아야 합니다.
예를 들어 도면에 MC2라고 되어 있으면 판넬 안에서 MC2 명판이 붙은 전자접촉기를 찾아야 합니다. 접점 번호가 13-14라면 실제 MC 보조접점 단자에서도 같은 번호를 확인합니다.
도면에 있는 부품이 실제 배치에서는 떨어져 있을 수 있습니다. PLC는 상단에 있고, 릴레이는 중간에 있고, 단자대는 하단에 있을 수 있습니다. 그래서 배치도와 회로도를 같이 보는 것이 좋습니다.
현장에서 문제를 찾을 때는 도면, 배치도, 실제 넘버링을 함께 확인해야 합니다. 셋 중 하나라도 맞지 않으면 추적 시간이 길어집니다.
도면 해석 순서
제어반 도면을 볼 때는 순서를 정해두면 덜 헷갈립니다. 먼저 계통도로 메인 전원과 분기 흐름을 확인합니다.
두 번째로 부하를 확인합니다. 어떤 모터, 밸브, 센서, PLC, HMI가 연결되어 있는지 봅니다. 부하를 알아야 어떤 회로를 봐야 하는지 정할 수 있습니다.
세 번째로 제어 회로를 봅니다. 릴레이 코일, MC 코일, PLC 입력과 출력, 인터록 조건을 따라갑니다. 이때 접점이 어떤 부품과 연결되는지 확인합니다.
마지막으로 실제 판넬에서 부품 번호와 배선 번호를 확인합니다. 도면에서 확인한 번호가 실제 명판, 단자대, 전선 번호와 맞는지 보는 것이 현장 확인의 핵심입니다.
도면을 볼 때 자주 하는 실수
처음 도면을 볼 때 가장 흔한 실수는 상세 회로도부터 보는 것입니다. 전체 전원 흐름을 모른 상태에서 접점 하나만 보면 회로가 왜 그렇게 구성되었는지 이해하기 어렵습니다.
두 번째 실수는 코일과 접점을 같은 위치에 있다고 생각하는 것입니다. 릴레이와 MC의 코일과 접점은 도면에서 떨어져 있을 수 있습니다. 번호를 기준으로 연결해서 봐야 합니다.
세 번째 실수는 넘버링을 대충 보는 것입니다. 비슷한 선처럼 보여도 번호가 다르면 다른 회로입니다. 선 번호와 단자 번호를 정확히 확인해야 합니다.
네 번째 실수는 실제 배치와 도면을 따로 보는 것입니다. 도면에서 찾은 부품이 판넬 어디에 있는지 연결하지 못하면 현장에서 작업이 느려집니다.
제어반 도면 해석 정리
제어반 도면은 계통도, 상세 회로도, 심볼, 넘버링, 실제 배치가 연결된 자료입니다. 하나만 보고는 전체를 이해하기 어렵습니다.
먼저 계통도로 전원이 어디서 들어오고 어디로 나뉘는지 확인해야 합니다. 그다음 상세 회로도에서 접점, 코일, PLC 입출력, 단자대를 따라가야 합니다.
심볼은 부품의 역할을 알려주고, 넘버링은 도면과 실제 배선을 연결합니다. 릴레이와 MC는 코일과 접점을 나누어 보고, PLC는 입력과 출력을 구분해서 봐야 합니다.
도면을 볼 수 있어야 현장에서 배선, 점검, 고장 원인 추적이 가능합니다. 도면은 단순히 보는 문서가 아니라 실제 전기 흐름을 따라가는 기준입니다.
