고가의 노이즈 필터를 설치했다고 해서 모든 문제가 해결될까요? 3상(380V/440V/480V) 전력선에서 유도된 노이즈가 단상(PLC/PC) 제어 라인에 영향을 주고 있다면, 필터 하나만 믿고 대처를 끝내는 것은 엔지니어로서 아쉬운 설계입니다. 특히 시운전 과정에서 원격 함체의 모니터가 반복적으로 깜빡이는 트러블을 피하고 싶다면, 오늘 정리해 드리는 ‘노이즈 박멸’ 노하우를 반드시 확인해 보십시오.
1. 3상(3-Phase)과 단상(Single-Phase)의 상 불평형 노이즈
공장 전원은 기본적으로 380V/440V 또는 480V의 3상 시스템입니다. 하지만 우리가 실제로 제어에 쓰는 PLC, SMPS, PC는 단상 220V나 120V입니다. 이 고압 전압을 따서 쓰는 과정에서 고주파 노이즈가 전원 계통 전체로 퍼집니다.

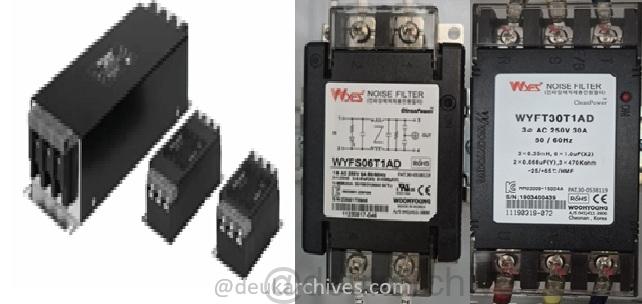

- 3상 라인 필터: 인버터나 서보 앞단에서 전력 계통으로 퍼지는 거대한 노이즈를 1차로 차단합니다.
- 단상 기기용 필터: PLC, SMPS, PC 바로 앞단에서 미세한 잔류 노이즈를 2차로 거릅니다.
[관련 포스팅]:[실무] 접지했는데 왜 노이즈가 탈까? PE·FE를 가르는 ‘진짜’ 현장 노하우(필터가 걸러낸 노이즈가 나갈 ‘접지 길’이 부실하면 아무 소용 없습니다.)
[엔지니어 한마디]
3상에서 단상을 따 쓸 때, 특정 상에만 부하가 몰리면 상 불평형으로 인한 전원 노이즈가 발생합니다. 특히 글로벌 장비 설계 시 480V(미주 표준) 시스템에 정격 전압이 낮은 380V급 필터를 사용하는 초보적인 실수는 피해야 합니다. 시운전 당일 예상치 못한 소손 사고를 겪지 않으려면 정격 전압부터 철저히 확인하세요.
2. 글로벌 전압 체계 대응 (US vs KR/EU)
380V, 440V, 480V 차이가 헷갈린다면 아래 글을 먼저 보고 오시면 이해가 훨씬 빠릅니다.
👉 [실무] 제어반 전압 헷갈릴 때: 220V, 380V, 480V 한 번에 정리
전압 시스템에 따라 필터 정격(Rating)이 완전히 달라집니다. 이 부분은 설계자가 반드시 체크해야 할 기술적 핵심입니다.
- 480V/380V (3상): 대형 모터, 인버터 전용 (중부하용).
- 220V/120V (단상): 제어반 내부 SMPS, PC, 콘센트용.
- 주파수 차이: 미주(60Hz)와 유럽/한국(50Hz/60Hz) 환경에 따라 필터 성능 특성이 달라질 수 있으므로, 데이터시트의 주파수 범위를 반드시 확인해야 합니다.
[엔지니어 한마디]
고압 시스템 설계하면서 저압용 필터 혼용하다가 절연 파괴 일어나면 답 없습니다. 규격(UL/IEC)에 맞는 필터 선정은 선택이 아닌 필수입니다.
3. 서보 드라이브 앞단: “글로벌 표준은 타협 대상이 아닙니다”
해외 프로젝트를 진행하거나 글로벌 장비 규격(UL 508A, IEC 60364)을 맞춰야 한다면, 설계자의 ‘감’이 아니라 ‘표준’을 따라야 합니다. 노이즈 필터 위치 하나로 인스펙션에서 탈락하고 싶지 않다면 아래 순서를 뇌에 새기십시오.

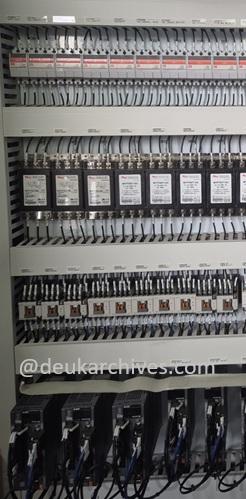

- MCCB(차단기) → Noise Filter(필터) → MC(전자접촉기) → Servo Drive(부하)
(단, 일부 장비 제조사 권장 구성이나 인증 조건에 따라 예외가 있을 수 있으므로 반드시 장비 매뉴얼을 병행 확인해야 합니다.)
- 잔류 전하 방전 (Safety Discharge): 전원을 껐을 때 필터 내부 커패시터에 남은 전기가 상시 전원단으로 안전하게 방전되어야 합니다. 중간에 MC가 필터를 가로막고 있으면, 정비 중에 단자를 만졌을 때 감전 사고가 발생할 수 있습니다. 규정에서 필터를 전원 유입구 직후에 두라고 하는 가장 큰 이유입니다.
[엔지니어 한마디]
필터 접지선을 판넬 접지바까지 길게 끌고 갑니까? 그 선 자체가 노이즈 쏘는 안테나입니다. 판넬 바닥판(Mounting Plate)에 직접 최단거리로 접지하세요. 도색된 판넬이라면 페인트를 벗겨내고 금속 대 금속으로 맞닿게 하는 게 진짜 본딩(Bonding)의 정석입니다.
4. PLC 및 SMPS: “전원 노이즈는 PLC를 바보로 만듭니다”
원인 모를 CPU 에러나 아날로그 센서 값 튀는(Hunting) 현상? 90%는 전원단 노이즈 필터 부재가 원인입니다.
- 사용 이유: SMPS는 구조적으로 고주파 스위칭 노이즈를 발생시키는 장치입니다. 앞단에 필터가 없으면 이 스위칭 노이즈가 역류하여 제어반 전체 DC 라인을 오염시키고, 결국 CPU 유닛까지 영향을 줍니다.
- 정석 구성:
- DC 전원 라인:
MCCB(차단기) → Noise Filter → SMPS → DC 24V 제어 전원 - PLC 직결 라인:
MCCB(차단기) → Noise Filter → PLC (AC 220V 유닛)
- DC 전원 라인:
[엔지니어 한마디]
SMPS는 구조적으로 고주파 노이즈를 발생시킵니다. 일반적으로 노이즈 억제를 위해 0V 라인을 접지하는 것이 유리하지만, 시스템 구조(Floating 설계 등)에 따라 반드시 검토 후 적용해야 합니다. 서보용 대용량 필터 하나로 퉁치려 하지 마세요. 계통 분리는 선택이 아닌 상책입니다. 동력용과 제어용 필터를 확실히 나누어 제어반 내부의 ‘전원 청정 구역’을 확보하십시오. 그게 시운전 기간을 단축하는 가장 빠른 길입니다.
5. 원격 PC & 모니터: “화면이 반복적으로 꺼졌다 켜진다? 현장에서 가장 난감한 순간”
설비 본체에서 멀리 떨어진 PC 함체나 콘솔 모니터에서 발생하는 고질적인 문제입니다.
- 실제 경험담 (참교육)
설비 본체랑 모니터 거리가 멀면, 본체 쪽 대형 인버터나 서보가 돌 때마다 모니터 화면이 흔들리거나 꺼졌다 켜졌다 합니다. 이거 겪어본 사람은 압니다. 모니터 불량인 줄 알고 교체해 봐도 똑같죠. 원인은 전원선을 타고 들어오는 공통 모드 노이즈입니다. PC랑 모니터 전용 콘센트 앞단에 노이즈 필터 하나만 제대로 박아보세요. 거짓말처럼 화면이 정지화면처럼 깨끗해집니다.
[엔지니어 한마디]
콘센트를 단순한 전원 공급원으로만 보지 마십시오. 원격 함체에서 콘센트 앞단의 필터는 시스템의 신뢰성을 지키는 핵심 부품입니다.
6. 정밀 측정기: 필터 유무가 측정 데이터의 ‘신뢰도’를 완전히 갈라놓습니다
똑같은 설비, 똑같은 측정기인데 데이터가 튀는 장비가 있다면 ‘필터 유무’를 확인하십시오.
- 비교 체험
- 필터 있는 PC: 깨끗한 Reference 전원 확보 → 안정적인 데이터 수집.
- 필터 없는 PC: 외부 전원 노이즈가 AD 변환기에 그대로 전달 → 데이터 값 헌팅.
[엔지니어 한마디]
측정값이 불안정할 때 소프트웨어 필터링(평균값 등)에만 의존하지 마십시오. 하드웨어 전원단부터 필터로 깨끗하게 관리하는 것이 기술적 근본을 지키는 엔지니어의 자세입니다.
7. 현실적인 배선 전략 : “입/출력선 묶는 건 자폭입니다”
필터 비싼 거 달아놓고 입선(Dirty)과 출선(Clean)을 같은 덕트에 꽉꽉 채워 타이로 예쁘게 묶어두는 분들 계십니다. 좁은 판넬 안에서 공간 제약이 있다는 거, 저도 잘 압니다. 하지만 최소한의 거리는 지켜야 필터 효과를 봅니다.
- 현실적 타협안: 입선과 출선을 한 덕트에 넣어야 한다면, 최대한 양 끝으로 벌려서 배치하십시오.
- 교차 시 주의점: 두 선이 어쩔 수 없이 만나야 한다면 평행하게 붙이지 말고, 90도(수직)로 교차시키십시오. 그래야 유도 노이즈 전이(Coupling)를 최소화할 수 있습니다.
[엔지니어 한마디]
공간 없다고 노이즈 낀 입전선이랑 필터 거친 깨끗한 출전선을 다정하게 묶어두지 마세요. 그건 비싼 필터 달아놓고 노이즈한테 ‘하이패스’ 열어주는 꼴입니다. **최소한의 이격**은 엔지니어의 마지막 자존심입니다.
[결론 ]
노이즈 필터는 단순한 보험이 아닙니다. 깨끗한 전원을 확보하려는 엔지니어의 집착이 담긴 설계이자, 장비의 **신뢰성**을 결정짓는 핵심 요소입니다.
규정에 따른 배선 분리와 적절한 필터 배치는 쉽지 않은 과정일 수 있습니다. 하지만 그 작은 차이가 결국 시운전 결과와 장비의 최종 신뢰도를 갈라놓습니다.
현장에서 문제를 해결하는 엔지니어는 ‘필터를 다는 사람’이 아니라, 노이즈의 흐름을 이해하고 끊어내는 사람입니다. 완벽하진 못해도 근거 있는 설계를 지향하는 그 한 끗 차이가 현장에서 증명될 것입니다.
