제어반 접지 설계는 접지 저항값만 맞춘다고 끝나는 작업이 아닙니다. 보호 접지인 PE와 노이즈 관리를 위한 FE를 구분해야 통신 에러, 아날로그 값 흔들림, 서보 헌팅 같은 문제를 줄일 수 있습니다.
접지 저항값이 기준 안에 들어왔다고 해서 제어반 접지가 모두 끝난 것은 아닙니다. 현장에서는 접지 저항보다 접지 계통을 어떻게 나누고 어디에서 본딩했는지가 더 큰 문제로 이어지는 경우가 많습니다.
특히 인버터, 서보드라이브, SMPS, PLC, PC 기반 측정 장비가 함께 들어가는 제어반에서는 접지를 단순히 한곳에 묶어버리면 노이즈가 신호 라인으로 타고 들어올 수 있습니다.
이 글에서는 제어반에서 보호 접지 PE와 기능 접지 FE를 구분하는 기준, 애자를 이용한 접지바 분리, 도어 본딩, 부품별 접지 포인트, SPD 접지 배선 기준을 실무 관점에서 정리합니다.
PE와 FE를 구분해야 하는 이유
PE는 Protective Earth로 보호 접지입니다. 감전 사고를 줄이고, 외함이나 금속 구조물에 이상 전압이 걸렸을 때 전류가 안전하게 빠져나갈 수 있도록 만드는 접지입니다.
FE는 Functional Earth로 기능 접지입니다. 장비 동작 안정성, 노이즈 저감, 통신 안정, 아날로그 신호 안정 등을 목적으로 사용하는 접지입니다. 보호 목적이 중심인 PE와 달리, FE는 신호 품질과 장비 동작 안정성에 더 가깝습니다.
현장에서 문제가 되는 부분은 PE와 FE를 아무 기준 없이 섞는 경우입니다. 외함 접지, SMPS FG, DC 0V, 통신 쉴드, 센서 쉴드를 모두 한 단자대에 묶으면 접지 루프가 생기거나 노이즈가 제어 신호 쪽으로 유입될 수 있습니다.
PE와 FE는 목적이 다릅니다. PE는 안전 기준으로 보고, FE는 노이즈와 신호 안정 기준으로 봐야 합니다. 두 계통을 무조건 완전히 떨어뜨리는 것이 아니라, 용도별로 나누어 관리하고 필요한 지점에서 기준을 맞추는 방식으로 설계해야 합니다.
PE와 FE를 혼용하면 생기는 문제
PE와 FE를 같은 접지바에 무분별하게 묶으면 인버터나 모터에서 발생한 노이즈가 PLC, 통신 장비, 아날로그 입력 쪽으로 들어갈 수 있습니다. 이때 장비는 정상적으로 켜져 있어도 데이터가 흔들리거나 간헐적인 통신 에러가 발생할 수 있습니다.
PC 기반 측정 장비나 AD 입력을 사용하는 설비에서는 이 문제가 더 크게 나타납니다. 측정값이 순간적으로 튀거나, 센서값이 일정하지 않거나, 특정 모터가 동작할 때만 값이 흔들리는 경우가 있습니다.
이런 문제는 프로그램이나 센서 불량으로 오해하기 쉽습니다. 하지만 실제 원인은 AC 전원 계통의 노이즈가 DC 제어 계통이나 신호 기준점으로 타고 들어오는 경우일 수 있습니다.
따라서 접지는 단순히 연결 여부만 확인하면 안 됩니다. 어떤 노이즈가 어느 경로를 타고 들어오는지, DC 0V와 FG가 어디에서 연결되는지, 쉴드선이 한쪽 접지인지 양단 접지인지까지 함께 확인해야 합니다.
접지는 분리하되 기준점은 필요하다
PE와 FE를 구분해야 한다고 해서 모든 접지를 완전히 따로 놀게 만들면 안 됩니다. 계통을 분리하되 기준점에서는 전위차가 과도하게 생기지 않도록 관리해야 합니다.
각 장비의 접지 기준이 서로 다르게 떠 있으면 장비 간 전위차가 생길 수 있습니다. 이 전위차가 통신 포트, 신호선, 쉴드선을 통해 흐르면 오히려 장비 손상이나 통신 불량이 발생할 수 있습니다.
그래서 제어반 접지 설계에서는 분리와 본딩을 같이 봐야 합니다. PE는 외함과 안전 기준으로 관리하고, FE나 SE는 노이즈와 신호 기준으로 별도 관리하되, 필요한 지점에서 등전위 본딩을 구성해야 합니다.
중요한 것은 아무 곳에서나 여러 번 묶지 않는 것입니다. 여러 지점에서 PE와 FE가 반복적으로 연결되면 접지 루프가 생깁니다. 단일 기준점 또는 설계 의도를 가진 본딩 지점을 정해 관리하는 것이 좋습니다.

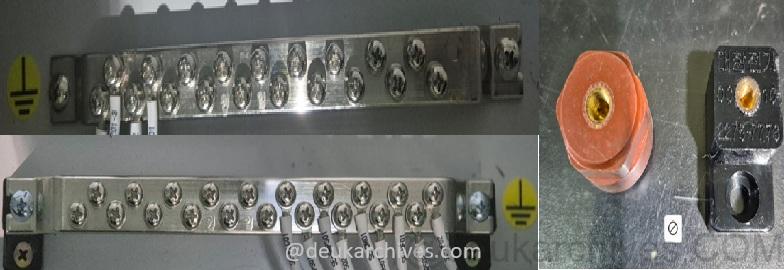

애자를 사용하는 이유
제어반 안에서 접지바를 판넬 프레임에 바로 고정하면 그 접지바는 판넬 외함과 전기적으로 연결됩니다. 보호 접지바라면 문제가 없지만, 신호 접지나 기능 접지바를 분리해서 관리해야 할 때는 문제가 될 수 있습니다.
이때 사용하는 부품이 애자입니다. 애자는 전기가 흐르지 않는 절연 지지대입니다. 접지바를 물리적으로 고정하면서도 판넬 프레임과 전기적으로 분리할 수 있게 해줍니다.
애자를 사용하면 PE 바와 FE 또는 SE 바를 구분해서 구성할 수 있습니다. PE 바는 판넬 외함과 확실히 본딩하고, FE 바는 애자로 띄워서 노이즈 계통을 별도로 관리하는 방식입니다.
단, 애자를 썼다고 해서 FE 바가 완전히 독립되어야 한다는 의미는 아닙니다. FE 바를 어디에서 PE와 기준 연결할지, DC 0V와는 어떻게 관계를 둘지 설계 기준이 있어야 합니다. 애자는 접지 루프를 제어하기 위한 수단이지, 무조건 분리만 하기 위한 부품은 아닙니다.

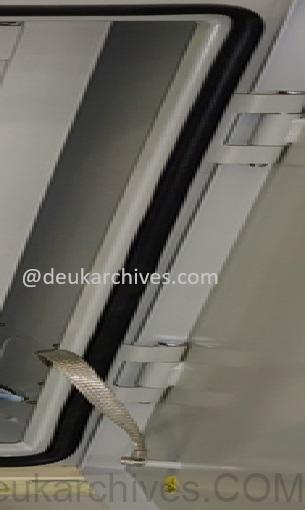

도어 접지와 본딩 점퍼
제어반 도어는 경첩으로 본체와 연결되어 있지만, 경첩만 믿고 접지가 된다고 보면 안 됩니다. 도장, 녹, 구리스, 체결 상태 때문에 전기적 연속성이 불안정할 수 있습니다.
도어에는 HMI, 버튼, 램프, 스위치, 팬, 콘센트 등이 설치되는 경우가 많습니다. 이런 부품이 설치된 도어가 접지 기준에서 떠 있으면 누전이나 이상 전압 발생 시 위험할 수 있습니다.
그래서 도어와 판넬 본체 사이에는 본딩 점퍼를 사용하는 것이 좋습니다. 보통 유연한 편조선이나 접지선을 사용해 도어와 본체를 확실하게 연결합니다.
본딩 점퍼를 설치할 때는 도장면을 제거하고 체결해야 합니다. 도장 위에 단자를 체결하면 겉으로는 연결된 것처럼 보여도 실제 저항이 높게 나올 수 있습니다. 스타 와셔나 전용 접지 체결 부품을 사용해 전기적 접촉을 확보하는 것이 좋습니다.

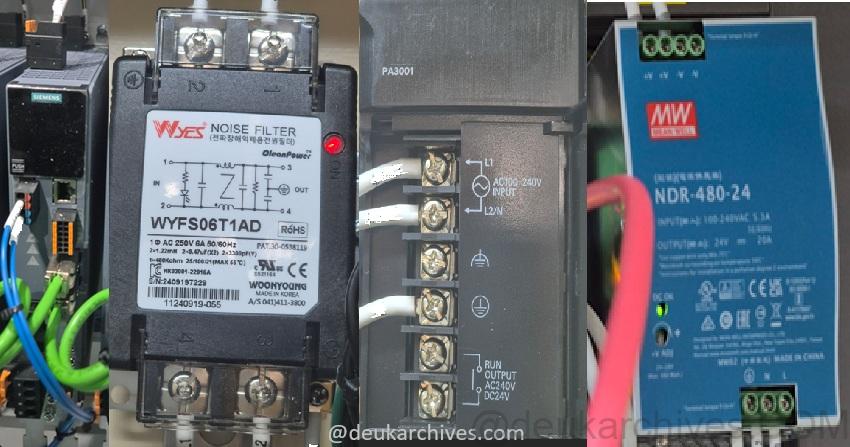

SMPS 접지와 DC 0V 확인
SMPS에는 보통 FG 또는 접지 단자가 있습니다. 이 단자는 장비 외함이나 판넬 접지바에 연결해 노이즈와 안전 기준을 맞추는 데 사용됩니다.
문제는 SMPS의 출력 -V와 FG가 내부적으로 연결되어 있는지 여부입니다. 어떤 제품은 내부에서 연결되어 있고, 어떤 제품은 분리되어 있습니다. 이 차이를 모르고 외부에서 또 연결하면 의도하지 않은 접지 루프가 생길 수 있습니다.
DC 24V 제어전원에서 0V를 접지에 연결할지, 플로팅으로 둘지는 설비 구조에 따라 달라집니다. 일반적으로 제어 안정성을 위해 한 지점에서 기준 접지를 잡는 경우가 많지만, 여러 지점에서 반복적으로 연결하는 것은 피해야 합니다.
따라서 SMPS를 사용할 때는 -V와 FG 관계를 먼저 확인해야 합니다. 매뉴얼, 도통 테스트, 실제 회로 구성을 확인한 뒤 DC 0V를 어디에서 접지 기준과 연결할지 정하는 것이 좋습니다.
PLC와 통신 장비 접지
PLC는 전원 노이즈와 접지 상태에 민감한 장비입니다. PLC 전원, 통신 모듈, 아날로그 모듈, 고속카운터, 위치결정 모듈은 각각 노이즈 영향을 다르게 받을 수 있습니다.
PLC 접지는 판넬 접지바와 짧고 굵게 연결하는 것이 기본입니다. 다만 통신 쉴드나 아날로그 쉴드까지 모두 같은 방식으로 묶으면 노이즈가 신호선에 유입될 수 있습니다.
통신 장비에서는 쉴드 접지 기준이 중요합니다. RS-485, Ethernet, 서보 통신, 필드버스는 케이블 쉴드와 접지 방식에 따라 통신 안정성이 달라질 수 있습니다.
통신 에러가 특정 장비 동작 시점에만 발생한다면 접지와 쉴드 경로를 확인해야 합니다. 인버터나 서보가 동작할 때만 통신이 끊기면 프로그램보다 접지, 쉴드, 배선 이격을 먼저 의심할 필요가 있습니다.
서보드라이브와 인버터 접지
서보드라이브와 인버터는 고주파 스위칭을 사용하는 장비입니다. 이 장비들은 노이즈 발생원이 될 수 있으므로 접지와 쉴드 처리가 중요합니다.
서보나 인버터의 접지 단자는 판넬 접지바와 짧고 굵게 연결하는 것이 좋습니다. 접지선이 길고 복잡하게 돌아가면 고주파 노이즈가 접지로 잘 빠지지 않고 다른 신호선에 영향을 줄 수 있습니다.
모터 케이블 쉴드는 가능한 전용 클램프나 360도 접촉 방식으로 처리하는 것이 좋습니다. 쉴드선을 길게 꼬아서 접지바에 연결하면 고주파 노이즈 처리 성능이 떨어질 수 있습니다.
인버터 출력선, 서보 모터선, 엔코더선, 통신선은 배선 경로를 구분해야 합니다. 동력선과 신호선이 같은 덕트에서 오래 병렬로 가면 노이즈 유입 가능성이 커집니다.
쉴드 접지 기준
쉴드선 접지는 현장에서 자주 헷갈리는 부분입니다. 한쪽만 접지할지, 양쪽 모두 접지할지는 신호 종류, 주파수, 장비 간 전위차, 제조사 매뉴얼에 따라 달라집니다.
저주파 아날로그 신호에서는 접지 루프를 피하기 위해 한쪽 접지를 사용하는 경우가 많습니다. 반대로 고주파 노이즈가 많은 케이블에서는 360도 클램프를 이용한 양단 접지가 유리한 경우도 있습니다.
중요한 것은 무조건 한쪽 또는 무조건 양쪽으로 외우지 않는 것입니다. 장비 매뉴얼과 케이블 종류, 노이즈 발생원과의 거리, 접지 전위차를 함께 보고 결정해야 합니다.
양단 접지를 했는데 쉴드선에 루프 전류가 흐르면 케이블 발열이나 신호 불안정이 생길 수 있습니다. 반대로 한쪽 접지만 했는데 고주파 노이즈가 계속 유입되면 쉴드 효과가 부족할 수 있습니다.
노이즈 필터 접지 기준
노이즈 필터는 접지가 제대로 되어야 효과가 나옵니다. 필터를 달아도 접지가 불량하면 노이즈가 빠져나갈 길이 부족해지고, 필터 성능이 크게 떨어질 수 있습니다.
노이즈 필터는 판넬 금속면에 단단히 체결하고, 가능한 면 접촉이 되도록 설치하는 것이 좋습니다. 도장면 위에 대충 고정하면 접지 효과가 떨어질 수 있습니다.
입력선과 출력선은 서로 교차하거나 붙어 가지 않게 배치해야 합니다. 필터 전단의 노이즈가 많은 선과 필터 후단의 깨끗한 선이 같이 묶이면 필터를 거친 의미가 줄어듭니다.
필터 접지선은 짧고 굵게 구성하는 것이 좋습니다. 접지선이 길게 돌아가면 고주파 성분에서 임피던스가 커져 노이즈가 제대로 빠지지 않을 수 있습니다.
SPD 접지 기준
SPD는 서지 보호 장치입니다. 낙뢰나 외부 서지로 들어오는 에너지를 접지로 흘려보내 장비를 보호하는 역할을 합니다.
SPD는 접지선이 중요합니다. 접지선이 길거나 구불구불하면 서지 에너지가 접지로 빠지기 어렵고, 주변 배선으로 유도될 수 있습니다.
SPD 접지선은 가능한 짧고 곧게 구성해야 합니다. 굵기도 용도에 맞게 선정해야 하며, 신호선과 함께 묶어가는 방식은 피하는 것이 좋습니다.
SPD가 받아낸 서지 에너지가 신호선 주변으로 유도되면 오히려 통신 장비나 PLC 입력에 영향을 줄 수 있습니다. SPD는 설치 위치, 접지선 길이, 배선 경로를 함께 봐야 효과가 있습니다.
접지 본딩 시 도장 제거
접지선을 체결할 때 도장면 위에 그대로 체결하면 전기적 접촉이 불안정할 수 있습니다. 외형상 단단히 조여져 있어도 실제로는 도장층 때문에 저항이 높게 나올 수 있습니다.
접지 본딩 지점은 도장을 제거하고 금속면이 드러나게 해야 합니다. 필요하면 스타 와셔, 톱니 와셔, 전용 접지 볼트를 사용해 체결부가 금속에 확실히 물리도록 해야 합니다.
체결 후에는 육안만 보지 말고 도통 상태를 확인하는 것이 좋습니다. 도어, 속판, 외함, 접지바 사이의 전기적 연속성이 확보되어야 합니다.
접지는 전선만 연결한다고 끝나는 것이 아닙니다. 접지선, 터미널, 볼트, 금속면, 와셔까지 모두 접촉 상태가 좋아야 제 역할을 합니다.
접지선과 신호선 배선 경로
접지선과 신호선은 배선 경로도 중요합니다. 접지선이라고 무조건 어디든 지나가도 되는 것은 아닙니다. 특히 서지, 인버터, 모터 접지선은 노이즈 전류가 흐를 수 있습니다.
이런 접지선이 아날로그 신호선이나 통신선과 나란히 길게 지나가면 유도 노이즈가 생길 수 있습니다. 가능하면 동력선, 접지선, 신호선을 구분해 배치하는 것이 좋습니다.
같은 덕트를 사용할 수밖에 없는 경우에는 최소한 동력선과 신호선을 최대한 떨어뜨리고, 교차가 필요하면 직각에 가깝게 교차시키는 것이 좋습니다.
배선 경로는 접지 설계에서 자주 놓치는 부분입니다. 접지바 구성은 좋아도 현장 배선에서 신호선과 노이즈선이 붙어 있으면 통신 에러나 센서값 흔들림이 계속 발생할 수 있습니다.
제어반 접지 점검 기준
제어반 접지를 점검할 때는 먼저 PE와 FE가 어떻게 구성되어 있는지 확인합니다. 보호 접지바와 기능 접지바가 구분되어 있는지, 애자를 사용해 분리했는지, 어디에서 본딩되는지 봐야 합니다.
다음으로 도어 본딩을 확인합니다. 도어와 본체 사이에 본딩 점퍼가 있는지, 도장면 제거가 되어 있는지, 체결 상태가 좋은지 확인합니다.
세 번째는 SMPS와 DC 0V 관계입니다. -V와 FG가 내부 연결인지, 외부에서 어디에 연결했는지 확인해야 합니다. 여러 지점에서 0V와 접지가 묶여 있다면 루프 가능성을 확인해야 합니다.
마지막으로 노이즈 발생 장비의 접지와 쉴드 처리를 봅니다. 인버터, 서보, 노이즈 필터, SPD 접지가 짧고 굵게 연결되어 있는지, 신호선과 배선 경로가 분리되어 있는지 확인합니다.
제어반 접지 설계 정리
제어반 접지는 접지 저항값만 맞추는 작업이 아닙니다. PE는 안전을 위한 보호 접지이고, FE는 노이즈와 신호 안정성을 위한 기능 접지입니다. 두 계통의 목적을 구분해야 합니다.
PE와 FE를 무분별하게 묶으면 접지 루프와 노이즈 유입이 생길 수 있습니다. 반대로 완전히 따로 놀게 만들면 장비 간 전위차 문제가 생길 수 있습니다. 분리와 본딩을 함께 설계해야 합니다.
애자를 이용해 기능 접지바를 분리하고, 필요한 지점에서 기준을 잡으면 접지 경로를 관리하기 쉬워집니다. 도어 본딩, 도장 제거, SMPS 0V와 FG 관계, 쉴드 접지 방식도 함께 확인해야 합니다.
접지는 장비가 켜지는지만 보는 작업이 아닙니다. 통신 안정, 아날로그 값 안정, 서보 노이즈, 작업자 안전까지 연결되는 제어반 기본 설계입니다. 접지 계통을 처음부터 기준 있게 잡아야 원인 모를 노이즈 문제를 줄일 수 있습니다.
