카탈로그에 적힌 AT, AF, Icu, Ics.
이 네 개를 제대로 이해 못 하면 차단기 선택은 거의 운에 가깝습니다.
이 글에서는 현장에서 실제로 문제가 되는
Icu / Ics 기준을 중심으로 정리합니다.
[현장 결론]
이론대로 프레임(AF)을 크게 가져가면 안정적인 건 맞습니다.
하지만 380V 인버터가 여러 대 들어가는 판넬에서는
단순히 프레임을 키우는 방식이 현실적으로 어려운 경우가 많습니다.
그래서 현장에서는 보통 이런 방향으로 설계를 잡습니다.
👉 메인은 높은 Icu로 사고를 버티고
👉 분기는 보호 협조로 단계적으로 끊는다
이 방식이 판넬 크기와 가동률을 같이 맞추면서
현실적으로 많이 쓰이는 설계 기준입니다.
MCCB, ELB, MMS, CP 자체 차이가 헷갈린다면 아래 기초 글부터 보고 오세요.
👉 [PLC 기초] MCCB ELB MMS CP 차이 제어반 차단기 쉽게 정리
1. “차단기 핸들은 내려갔는데, 왜 전기가 계속 흐르지?”
현장에서 단락 사고가 터지면 수천, 수만 암페어의 전류가 순간적으로 흐릅니다. 이때 차단 용량(Icu)이 부족한 저가형을 쓰면, 차단기는 동작했다고 표시되지만 실제로는 큰 사고로 이어집니다.
- 접점 융착 : 핸들은 분명 ‘OFF’로 떨어졌습니다. 하지만 내부 구리 접점은 엄청난 사고 전류의 열에 녹아 하나로 붙어버립니다. 외관상으로는 차단된 것처럼 보여도, 실제로는 부하 측에 전력이 계속 공급되는 ‘도체‘가 된 상태입니다.
- 지속되는 전력 공급: 단락 지점에 전력이 끊기지 않고 계속 공급되면, 제어반 내부의 배선이 녹기 시작하고, 결국 장비 손상으로 이어집니다
[엔지니어 한마디]
메인 차단기 하나 아끼려다 수억 원짜리 설비랑 공장 라인을 통째로 멈추게 하시겠습니까? 사고 시나리오는 ‘만약’이 아니라 ‘언제’의 문제가 됩니다.
2. [개념] AT vs AF : 껍데기와 알맹이
정격전류(20A, 30A, 40A)를 실제 부하 기준으로 어떻게 선정하는지는 아래 글에서 먼저 다뤘습니다.
👉 [실무] 5kW 제어반 차단기 용량 선정: 왜 20A 쓰면 트립이 발생하는가?
현장에서 가장 많이 보이는 조합, “50AF / 20AT”가 왜 실무 표준일까요? 단순히 20A만 흐르면 되는데 왜 굳이 큰 덩치를 쓸까요?
AT는 떨어지는 기준이고,
AF는 사고 났을 때 차단기가 버티는 몸통입니다.
[엔지니어링 팁 ]
- 사고 견디는 힘: 뼈대(AF)가 커야 단락 사고 시 발생하는 엄청난 충격과 열을 차단기 자체가 터지지 않고 견뎌낼 수 있습니다.
- 미래를 대비한 설계: 처음에 30AF 대신 50AF로 설계해두면, 나중에 설비 부하가 늘어나서 20A를 30A로 바꿔야 할 때 차단기 본체는 그대로 두고 내부 트립 설정이나 부품만 조정해서 비용과 시간을 획기적으로 줄일 수 있습니다.
👉 말로 이해 안 되면 이거 한 장 보면 끝입니다.
[추가 설명글 ]

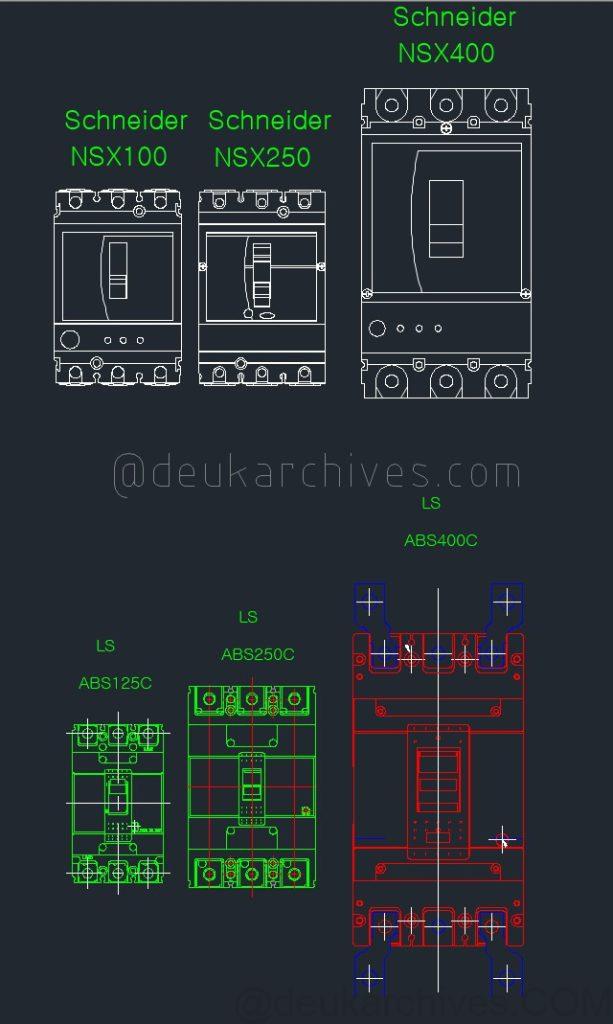

이 도면 하나로 결론 납니다. 👉 “차단기 선택 = 판넬 크기 결정”
단순히 브랜드 취향 문제가 아닙니다. 어떤 차단기를 선택하느냐에 따라 판넬 외함 크기, 배선 공간, 제작 비용까지 전부 달라집니다.
- 용량(AF)과 물리적 사이즈: AF는 단순한 숫자가 아니라 차단기가 견딜 수 있는 물리적 한계입니다. 용량이 커질수록 내부 소호 구조와 절연 거리를 확보해야 해서 덩치가 커질 수밖에 없습니다.
- 설계의 확장성: AF 변화에 따른 사이즈 차이를 고려하지 않으면, 나중에 용량 변경 시 속판을 통째로 다시 가공해야 하는 상황이 발생합니다.
- 제작 단가의 핵심: 차단기 크기가 커지면 판넬 외함, 버스바 길이, 배선 공간까지 전부 커집니다. 결국 제작 단가 상승으로 직결됩니다.
※ 실제 브랜드별 사이즈 차이와 설계 영향은 [4번 단락]에서 상세히 다룹니다.
3. [핵심 데이터 1] 일반형 vs 고성능형 상세 비교
단순히 “좋은 게 좋다”가 아닙니다. 일반형과 고성능형은 사고가 터지는 그 0.1초 사이에 공장의 운명을 가릅니다.
| 구분 | 일반형 | 고성능형 | 실무적 차이 |
| 모델 | LS Metasol N-Type | LS Metasol H-Type | 성능 등급 |
| Icu (380V) | 10kA ~ 18kA | 35kA ~ 50kA | 단락 전류 차단 능력 |
| Ics | 50% Icu | 100% Icu | 재사용 가능 |
| 크기 | 30AF | 50AF ~ 100AF | 판넬 사이즈 |
💡 해설: 왜 ‘돈 더 주고’ 고성능형을 써야 하는가?
- 단락 전류 차단 능력 : 단락 사고는 눈 깜빡할 새 터집니다. 일반형은 사고 전류를 못 버티고 내부 접점이 녹아 붙거나 케이스가 터져 나갈 수 있습니다. 고성능형은 그 거대한 아크를 좁은 공간에서 확실히 소화해낼 튼튼한 뼈대가 있다는 뜻입니다.
- 재사용 가능 : 사고로 차단기가 떨어졌을 때, 일반형은 이미 내부가 대미지를 입어 다시 올렸을 때 또 사고가 나면 안 떨어질 위험이 큽니다. 사실상 ‘1회용’이죠. 반면 고성능형은 사고 후에도 성능 저하 없이 다시 사용할 수 있는 신뢰도가 100%임을 보장합니다.
[엔지니어 한마디]
푼돈 아끼려고 일반형 박았다가, 사고 한 번에 차단기 다 갈아엎고 라인 멈춰서 수천만 원 날릴 겁니까? Ics 100%는 사고 후에도 내 퇴근을 보장해 주는 보험입니다.
4. [핵심 데이터 2] LS vs Schneider 실무 비교
국내 프로젝트면 LS로 충분하지만, 수출용 장비라면 이야기가 180도 달라집니다. 특히 UL 인증이 걸려 있다면 선택지는 좁아지고 기준은 더 빡세집니다.
| 구분 | LS Electric (국내 표준) | Schneider (글로벌/UL) | 실무적 차이 |
| 일반형 | Metasol N-Type | EasyPact (EZC/CVS) | 가성비, 일반 부하용 |
| 고성능형 | Metasol H-Type | Compact NSX | Icu/SCCR 높음 (UL 필수) |
| Ics (신뢰도) | 50% ~ 100% Icu | 100% Icu (기본) | 사고 후 재사용 신뢰도 |
| 물리적 크기 | 30AF ~ 100AF | PowerPact B/H-Frame | 판넬 사이즈 결정 주범 |
💡 해설: 글로벌 프로젝트의 기준
- UL/Global Standard: 국내용 장비면 가성비의 LS로 충분한 경우 많습니다. 하지만 미주는 UL 489, 유럽은 CE 인증이 없으면 성능이 좋아도 설치 자체가 안됩니다.
→ 성능 문제가 아니라 ‘입장 불가’입니다. - 신뢰의 차이 : 슈나이더(Schneider) 같은 글로벌 브랜드는 전 세계 어디서든 부품 수급이 쉽습니다. 무엇보다 Ics 100%가 기본 스펙인 경우가 많아, 가동 중단이 치명적인 대형 자동화 라인에서는 선택이 아닌 ‘필수’로 통합니다.
- 가격(Cost) : 현실적으로 가격도 무시 못합니다. LS는 가성비가 좋고 슈나이더는 가격이 높은 대신 👉 규격 대응 + 글로벌 수급 + 안정성까지 같이 가져갑니다. 결국 선택 기준은 하나입니다. 이 장비가 어디서 설치되어 인증규정을 만족하는가.
[추가 설명글: “덩치 차이가 곧 설계의 난이도입니다”]

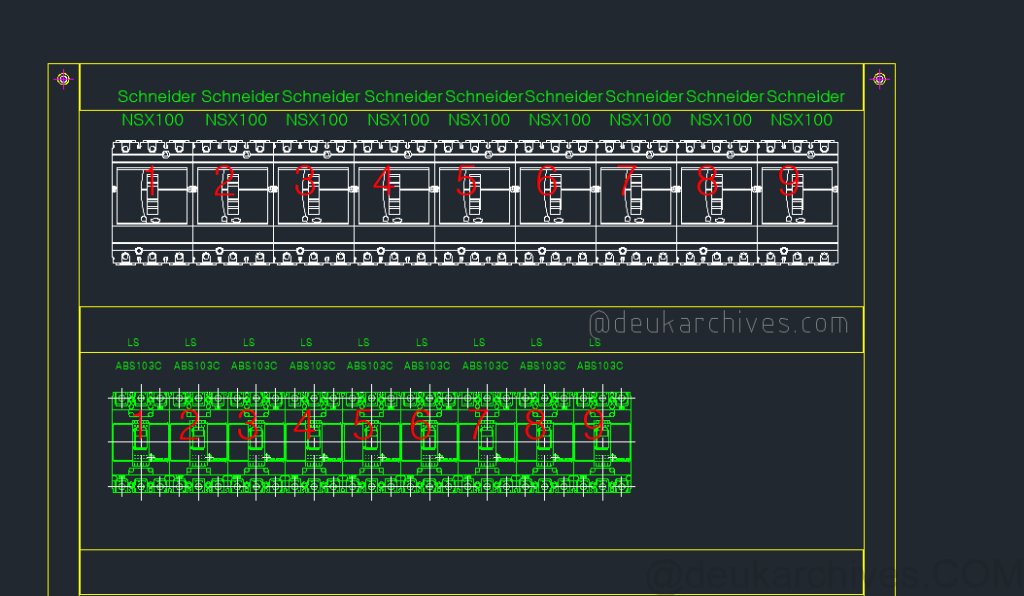

위 도면을 보시면 아시겠지만, 단순히 브랜드만 바꾸는 게 아닙니다. 9개 똑같이 늘어놨는데 슈나이더가 차지하는 가로 폭과 높이가 압도적으로 큽니다.
처음에는 이 차이를 크게 생각 안 하고 설계했는데,
막상 배치해보니까 생각보다 공간이 빠듯해지는 걸 체감했습니다.
- 가로 폭의 압박: LS(75mm) 9개면 약 675mm면 끝나지만, 슈나이더 NSX(105mm)는 9개 늘어놓으면 945mm가 넘어갑니다. 판넬 가로 사이즈 자체가 최소 한 체급 이상 커져야 한다는 뜻입니다.
- 배선 공간의 실종: 슈나이더는 세로 길이도 30mm 이상 더 깁니다. LS 기준으로 덕트(Duct) 간격을 잡았다가는, 위아래 전선 돌릴 자리가 없어서 배선 작업자가 현장에서 형님 욕을 할지도 모릅니다.
- 동일 환경: 만약 처음부터 슈나이더 NSX 기준으로 속판을 가공했다면, 나중에 원가 절감을 위해 LS로 바꾸는 건 ‘널널해서’ 쉽습니다. 하지만 LS 기준으로 빡빡하게 짜놓은 판넬에서 슈나이더로 바꾸는 건? 속판 새로 파고 판넬 키우지 않는 이상 불가능입니다.
- 열해석과 안전거리: 덩치가 큰 만큼 슈나이더는 내부 부품 간의 이격 거리 확보에도 유리합니다. 고온 다습하거나 사고 위험이 높은 극한의 산업 현장(공장 지대 등)에서는 이 ‘덩치 값’이 곧 절연 파괴나 화재를 막는 최소한의 물리적 방어선이 됩니다.
- 수출용 vs 내수용: 결국 설계자는 선택해야 합니다. 공간을 아껴서 판넬을 작게 만들고 단가를 낮출 것인지(LS), 아니면 덩치를 감당하더라도 글로벌 어디서든 통용되는 표준과 안정성을 가져갈 것인지를 결정해야됩니다.
[엔지니어 한마디]
“성능 좋으면 장땡 아닙니까?” 아니요. 성능은 기본이고, 그 나라 법(규격)에 맞아야 하고, 현지에서 고장 났을 때 바로 구할 수(수급) 있어야 하며, 사고 나도 라인 살릴 수 있는(신뢰성) 놈이어야 합니다.
물론 이 모든 걸 만족하려면 돈이 더 듭니다. 하지만 아깝다고 생각하지 마십시오. 현지에서 기계 멈추고 검사관한테 빠꾸 먹었을 때 날아오는 비행기 티켓값과 클레임 비용에 비하면, 슈나이더 차단기 값은 껌값이나 다름없습니다.
👉 수출용 장비 설계라면, 고민하지 말고 규격을 따르십시오. 그게 엔지니어가 살아남는 길입니다.
5. [심화] Icu vs Ics : 한 번 쓰고 버릴 건가?
카탈로그 볼 때 Icu 수치만 높다고 안심하셨나요? 진짜 실무는 그 옆에 적힌 Ics에서 갈립니다. 사고 터지고 나서 차단기를 ‘재사용’할 수 있느냐 없느냐의 차이입니다.
- Icu (극한 차단 용량): 차단기가 자기 몸을 불살라서라도 선로를 끊어주는 마지막 방어선입니다. 단, 한 번 전사하고 나면 내부 접점이 녹아버려 다시는 못 쓸 확률이 높습니다. 말 그대로 ‘1회용 방패‘입니다.
- Ics (서비스 차단 용량): 사고 후에도 차단기를 다시 올려서 정상적으로 계속 사용할 수 있는 신뢰의 척도입니다. 보통 Icu의 50%, 75%, 100% 등으로 표기됩니다.
👉 이게 높을수록 사고 후에도 그대로 라인을 다시 돌릴 수 있습니다.
처음에는 Icu만 보고 충분하다고 생각했는데,
고객사에서 관련 내용을 물어봤을 때 바로 답을 못 했습니다.
그 이후로 Ics까지 같이 보는 기준을 잡게 됐고,
차단기 보는 관점이 완전히 바뀌었습니다.
💡 핵심 포인트
슈나이더(Schneider) Compact NSX 같은 고성능 글로벌 모델들은 Ics = 100% Icu를 기본으로 가져가는 경우가 많습니다. 이건 대형 단락 사고가 터져도 차단기 교체 없이 바로 라인을 복구할 수 있다는 소리입니다.
[엔지니어 한마디]
“왜 이렇게 비싼 거 쓰냐” 꼭 한 번씩 나옵니다.
그럼 이렇게 물어보시면 됩니다.
“사고 나서 라인 멈추면 그 손실 책임지실 겁니까?”싼 거 썼다가 사고 한 번 나면
차단기 갈고, 업체 부르고, 라인 멈추고…그때 손실 나는 돈이 차단기 값 몇 배입니다.
Ics 100%는 단순 스펙이 아니라
사고 나도 바로 다시 돌릴 수 있는 보험입니다.
6. [실무] 카탈로그 보는 법
카탈로그를 펼쳤을 때 첫 페이지 숫자만 보고 끝내면 100% 사고 납니다. 특히 수출용 장비를 설계한다면 전압(V)에 따른 차단 용량의 변화를 귀신같이 잡아내야 합니다.
- 전압의 함정 : 차단기는 전압이 높아질수록 사고 전류를 끊어내는 힘이 급격히 떨어집니다.
- 예: 380V에서 50kA 견디던 차단기가 480V(미주 표준)로 가면 25kA 수준으로 반 토막 나는 경우가 허다합니다. 같은 차단기인데도 전압 바뀌면 성능이 반토막 나는 겁니다.
- SCCR : UL 인증 장비라면 반드시 확인해야 할 수치입니다. 단순히 차단기 하나 성능이 아니라 제어반 전체가 견딜 수 있는 최대 단락 전류 용량입니다.
그리고 중요한 거 하나
👉 가장 약한 부품 기준으로 SCCR이 결정됩니다.
[카탈로그 체크포인트]
- 차단 용량 표: 사용 전압(380V, 440V, 480V)에 맞는 차단 용량을 확인했는가?
- UL 489 vs IEC 60947: 해당 국가 규격에 맞는 인증 모델인가?
- SCCR 확인: 메인 차단기가 하부 부하까지 포함한 시스템 전체의 단락 사고를 커버할 수 있는가?
[엔지니어 한마디]
국내 사양(380V) 데이터만 보고
“어? 50kA네? 충분하네!” 하고 미국 보냈다가는,현지 검사관한테 “SCCR 미달”로 빠꾸 먹고
판넬 통째로 뜯어고치고, 납기는 지연되고, 클레임까지 터지는 지옥을 맛보게 됩니다.👉 전압 앞에 장사 없습니다.
무조건 카탈로그 하단 표까지 꼼꼼히 보세요.
7. [결론] “설계자의 자존심은 차단 용량에서 나온다”
단순히 계산기 두드려서 나온 정격 전류만 맞추는 건 누구나 할 수 있는 ‘산수’입니다. 진짜 ‘엔지니어’의 실력은 눈에 보이지 않는 최악의 사고 시나리오까지 도면에 녹여낼 때 나옵니다.
- 메인의 묵직함 : 공장의 심장인 메인 차단기만큼은 돈 아끼지 말고 고성능으로 꽉 잡으세요. 사고 시 최후의 보루가 무너지면 답이 없습니다.
- 분기의 영리함 : 좁아터진 판넬 안에서 무작정 프레임만 키우는 건 하수입니다. 보호 협조를 통해 메인이 방패 역할을 해주게 설계하고, 분기에서는 과감하게 공간 효율을 챙기는 것이 진짜 실력입니다.
- 규격의 완성 : 내수용 LS든, 수출용 슈나이더(Schneider)든 해당 시장의 UL/CE 규격을 완벽히 이해하고 반영하는 것이 설계자의 ‘자존심’입니다.
[엔지니어 한마디]
설계는 엑셀 시트 위에서 끝나는 게 아닙니다. 내가 그린 도면 한 장이 사고 현장에서 누군가의 생명을 구하고, 수십억 원짜리 라인을 살릴 수 있다는 사실을 잊지 마세요. 차단 용량 숫자에 인색하지 마십시오. 그게 바로 엔지니어의 양심입니다.
💡 마무리
“오늘 보여드린 CAD 외형도 수치 보니까 감 오시죠? 설계는 계산기만 들고 하는 게 아니라 판넬 사이즈와 안전 사이에서 피 말리는 타협을 하는 과정입니다. 메인 하나 제대로 박고 분기에서 공간 벌어주는 센스, 오늘부터 그게 당신의 실력입니다.”
[다음 포스팅 예고]
차단기가 설비를 지키는 ‘방패’라면,
접지는 노이즈와 사고를 흘려보내는 ‘배출 경로’입니다.
차단기만 제대로 넣고 접지를 잘못 설계하면
통신 에러, 서보 이상 동작, 장비 손상까지 이어질 수 있습니다.
- PE vs FE: 보호 접지와 기능 접지의 차이
- 노이즈 원인: 왜 특정 장비만 계속 튀는가
- 실무 접지 설계: 현장에서 바로 적용 가능한 기준
다음 글에서 접지 설계를 실무 기준으로 정리합니다.
