제어반 차단기 선정은 MCCB, ELB, MMS, CP의 역할을 구분하는 것부터 시작됩니다. 각 차단기는 보호 대상과 적용 위치가 다르며, PLC 제어반에서는 누전 보호뿐 아니라 과전류, 모터 과부하, 제어전원 보호 기준까지 함께 확인해야 합니다.
제어반 설계를 처음 하면 차단기 종류부터 헷갈립니다. MCCB, ELB, MMS, CP는 모두 전기를 차단하는 장치처럼 보이지만 실제 역할은 서로 다릅니다.
특히 안전을 생각해서 모든 회로에 ELB를 넣으면 된다고 판단하기 쉽습니다. 하지만 산업 장비에서는 인버터, 서보드라이버, 노이즈 필터, 접지 구조 때문에 일반 ELB가 반복적으로 트립되는 경우가 있습니다.
현장 제어반에서 ELB보다 MCCB, MMS, CP가 자주 보이는 이유도 여기에 있습니다. 이 글에서는 제어반에서 사용하는 주요 차단기와 보호기기의 역할을 현장 기준으로 정리합니다.
제어반 차단기를 구분해야 하는 이유
제어반 안에는 여러 종류의 보호기기가 들어갑니다. 모양은 비슷해도 보호하는 대상이 다르고, 차단되는 조건도 다릅니다. 이 차이를 모르고 적용하면 회로는 돌아가더라도 트립이 반복되거나 보호가 제대로 되지 않을 수 있습니다.
MCCB는 주로 메인 전원이나 분기 전원의 과전류와 단락 보호에 사용됩니다. ELB는 누전 전류를 감지해 감전 사고를 줄이는 목적이 큽니다. MMS는 모터 회로에서 과부하 보호와 단락 보호를 함께 고려할 때 사용합니다. CP는 PLC, 센서, 제어전원처럼 비교적 작은 전류 회로를 보호할 때 검토합니다.
차단기를 고를 때는 단순히 전류 용량만 보면 안 됩니다. 어떤 부하를 보호하는지, 누전이 발생했을 때 바로 차단해야 하는지, 기동 전류가 있는지, 노이즈나 누설전류가 많은 회로인지 같이 봐야 합니다.
현장에서는 차단기가 자꾸 떨어지는 것도 문제지만, 반대로 고장이 났는데 차단기가 안 떨어지는 것도 문제입니다. 그래서 제어반 차단기는 회로 특성에 맞게 나누어 적용해야 합니다.
MCCB의 역할

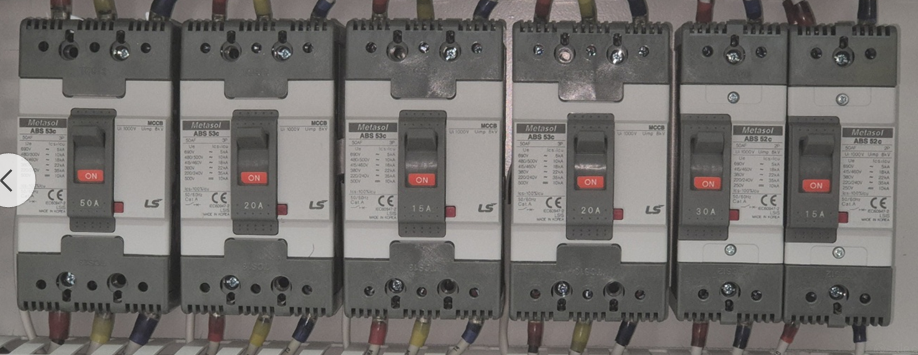

MCCB는 배선차단기입니다. 제어반에서는 메인 전원이나 큰 분기 회로에 자주 사용됩니다. 기본 역할은 과전류와 단락이 발생했을 때 전원을 차단해 전선과 설비를 보호하는 것입니다.
MCCB는 누전 보호 장치가 아닙니다. 누설전류를 감지해서 떨어지는 장치가 아니라, 전류가 정격 이상으로 흐르거나 합선이 발생했을 때 차단하는 장치로 봐야 합니다.
제어반 메인에 MCCB를 사용하는 이유는 장비 전체 전원을 안정적으로 관리하기 위해서입니다. 인버터나 서보드라이버처럼 정상 동작 중에도 누설전류나 고주파 성분이 생길 수 있는 부하에서는 일반 ELB보다 MCCB가 더 안정적인 경우가 있습니다.
다만 MCCB를 쓴다고 모든 회로가 보호되는 것은 아닙니다. PLC 전원, 센서 전원, 소형 제어회로처럼 작은 전류에서 문제가 생기는 부분은 MCCB만으로 보호가 부족할 수 있습니다. 이런 부분은 CP나 별도 보호기기를 함께 검토해야 합니다.
ELB의 역할

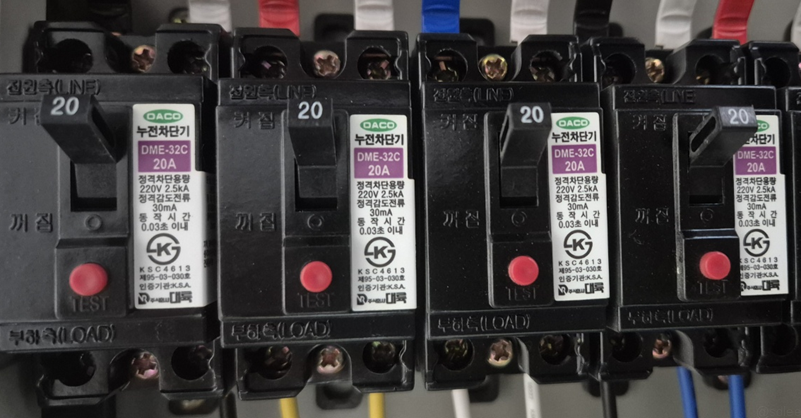

ELB는 누전차단기입니다. 전류가 정상 경로로 돌아오지 않고 접지나 외함 쪽으로 새는 경우를 감지해 전원을 차단합니다. 감전 사고를 줄이는 목적이 크기 때문에 사람이 직접 접촉할 가능성이 있는 회로에서 중요합니다.
콘센트, 히터, 작업자가 직접 다루는 전원 회로에서는 ELB 적용을 검토하는 경우가 많습니다. 누전이 발생했을 때 빠르게 차단되어야 인명 사고를 줄일 수 있기 때문입니다.
하지만 산업 장비의 모든 회로에 일반 ELB를 적용하면 문제가 생길 수 있습니다. 인버터, 서보드라이버, 노이즈 필터가 들어간 회로는 정상 상태에서도 일정 수준의 누설전류가 생길 수 있습니다. 일반 ELB는 이 전류를 이상으로 판단해 트립될 수 있습니다.
그래서 인버터나 서보 회로에 ELB가 필요한 경우에는 일반형이 아니라 고주파 대응형이나 장비 특성에 맞는 제품을 확인해야 합니다. 단순히 안전하다는 이유만으로 모든 회로에 같은 ELB를 넣는 방식은 현장 설계에서 문제가 될 수 있습니다.
MMS의 역할
MMS는 모터 보호 차단기입니다. 모터 회로에서 과부하 보호를 목적으로 사용하며, 전자접촉기와 함께 구성되는 경우가 많습니다.
모터는 기동할 때 순간적으로 큰 전류가 흐릅니다. 일반 차단기만 기준 없이 적용하면 기동 때마다 차단기가 떨어지거나, 반대로 모터 과부하를 제대로 보호하지 못할 수 있습니다. MMS는 모터 정격전류에 맞춰 다이얼을 조정할 수 있기 때문에 모터 보호에 적합합니다.
현장에서는 MMS와 MC를 함께 사용하는 구성이 많습니다. MMS는 모터 보호 역할을 하고, MC는 PLC나 릴레이 신호를 받아 모터 전원을 원격으로 개폐하는 역할을 합니다.
MMS를 적용할 때는 모터 정격전류, 기동 방식, 부하 특성을 확인해야 합니다. 모터가 자주 기동하거나 부하가 무거운 경우에는 단순 정격전류만 보고 선정하면 트립 문제가 발생할 수 있습니다.
CP의 역할

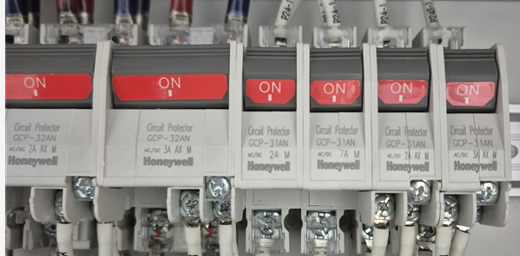

CP는 회로 보호기입니다. 제어반에서는 PLC 전원, 센서 전원, HMI 전원, 소형 제어회로 보호용으로 많이 검토합니다.
MCCB는 큰 전원 라인을 보호하는 데 적합하지만, PLC나 센서처럼 작은 전류 회로의 이상을 세밀하게 보호하기에는 부족할 수 있습니다. 제어전원 회로에서 단락이나 과전류가 생기면 고가의 PLC 모듈이나 전원장치가 손상될 수 있습니다.
CP는 이런 소형 제어회로를 분리해서 보호할 때 유리합니다. 예를 들어 DC 24V 전원에서 센서 라인, PLC 입력 전원, 출력 전원 등을 나누어 CP로 보호하면 문제 발생 시 고장 범위를 줄일 수 있습니다.
다만 CP 용량을 너무 작게 잡으면 기동 순간이나 부하 투입 순간에 불필요하게 트립될 수 있습니다. 연결된 부하의 소비전류와 여유율을 보고 선정해야 합니다.
MC의 역할

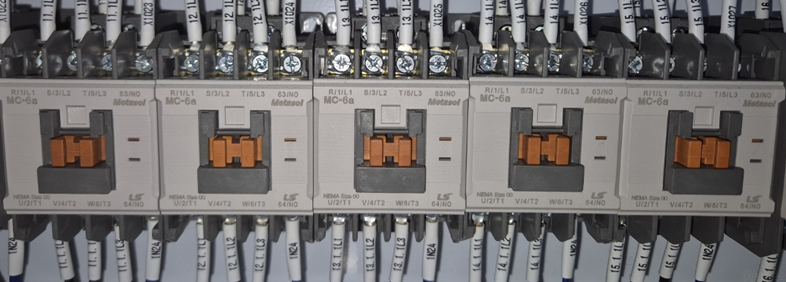

MC는 전자접촉기입니다. 차단기처럼 보호를 주목적으로 하는 부품이라기보다, 전원을 원격으로 붙였다 떼는 개폐 장치입니다.
PLC 출력은 큰 모터 전류를 직접 제어하지 못합니다. 그래서 PLC 출력이나 릴레이 접점을 이용해 MC 코일을 구동하고, MC의 주접점으로 모터나 큰 부하 전원을 개폐합니다.
MC를 사용할 때는 코일 전압과 제어 방식도 확인해야 합니다. AC 220V 코일인지, DC 24V 코일인지에 따라 PLC 출력으로 직접 구동할지, 중간 릴레이를 거칠지 달라집니다.
현장에서 MC가 붙지 않는 경우에는 메인 전원보다 먼저 코일 회로를 확인해야 합니다. PLC 출력이 나오는지, 릴레이 접점이 붙는지, MC 코일에 정격 전압이 들어오는지 순서대로 봐야 합니다.
인버터와 서보 회로에서 ELB가 떨어지는 이유
인버터와 서보드라이버는 고속 스위칭을 통해 모터를 제어합니다. 이 과정에서 고주파 성분과 누설전류가 발생할 수 있습니다. 노이즈 필터가 연결되어 있으면 일부 전류가 접지 쪽으로 흐르는 구조가 될 수도 있습니다.
이 전류가 실제 고장 누전이 아니더라도 ELB 입장에서는 누전처럼 보일 수 있습니다. 그래서 일반 ELB를 인버터 전단에 그대로 적용하면 장비는 정상인데 차단기가 반복적으로 떨어지는 문제가 생깁니다.
이런 회로에서는 MCCB, MMS, 전용 누전차단기, 누전 경보기 등을 용도에 맞게 검토해야 합니다. 차단이 필요한 회로인지, 경보만 필요한 회로인지도 구분해야 합니다.
중요한 것은 ELB를 무조건 빼는 것이 아닙니다. 누전 보호가 필요한 위치와 장비 가동률을 유지해야 하는 위치를 분리해서 설계하는 것입니다. 사람 접촉 가능성이 높은 회로와 노이즈가 많은 동력 회로는 같은 기준으로 보면 안 됩니다.
회로별 차단기 선정 기준
제어반 메인 전원에는 보통 MCCB를 검토합니다. 장비 전체 전원과 분기 전원을 보호하고, 단락이나 큰 과전류가 발생했을 때 전원을 차단하는 역할입니다.
콘센트나 히터처럼 사람이 접촉할 가능성이 있거나 누전 위험을 우선적으로 봐야 하는 회로는 ELB를 검토합니다. 특히 작업자가 직접 사용하는 전원은 감전 보호를 먼저 생각해야 합니다.
모터 직입 기동 회로에는 MMS와 MC 조합을 많이 사용합니다. MMS는 모터 과부하 보호를 담당하고, MC는 PLC 제어 신호에 따라 전원을 개폐합니다.
PLC, 센서, HMI 같은 제어전원 회로는 CP를 검토합니다. 작은 전류 회로를 세분화해서 보호하면 고장 발생 시 전체 장비가 멈추는 범위를 줄일 수 있습니다.
| 회로 구분 | 주로 검토하는 기기 | 확인 기준 |
|---|---|---|
| 제어반 메인 전원 | MCCB | 과전류, 단락, 메인 차단 |
| 콘센트, 히터 | ELB | 누전, 감전 보호 |
| 모터 회로 | MMS + MC | 과부하 보호, 원격 개폐 |
| 인버터, 서보 회로 | MCCB, MMS, 전용 ELB | 누설전류, 고주파 트립 여부 |
| PLC, 센서 전원 | CP | 소형 제어회로 보호 |
제어반 설계 시 확인할 항목
차단기를 선정할 때는 먼저 회로의 목적을 정해야 합니다. 메인 전원 보호인지, 누전 보호인지, 모터 보호인지, 제어전원 보호인지가 먼저 구분되어야 합니다.
그 다음 부하 특성을 확인합니다. 모터처럼 기동 전류가 큰 부하인지, 히터처럼 누전 위험을 봐야 하는 부하인지, 인버터처럼 고주파 성분이 있는 부하인지에 따라 차단기 선정이 달라집니다.
세 번째는 차단기 용량입니다. 정격전류보다 너무 작게 잡으면 정상 운전 중에도 트립될 수 있고, 너무 크게 잡으면 보호 역할이 늦어질 수 있습니다. 전선 굵기, 부하 전류, 기동 조건을 같이 봐야 합니다.
마지막으로 유지보수성을 봐야 합니다. 문제가 생겼을 때 전체가 떨어지는 구조인지, 특정 회로만 분리되어 떨어지는 구조인지가 중요합니다. 회로를 나누어 보호하면 고장 지점을 찾기 쉽고 복구 시간도 줄일 수 있습니다.
MCCB ELB MMS CP 차이 정리
MCCB, ELB, MMS, CP는 모두 보호기기처럼 보이지만 적용 기준이 다릅니다. MCCB는 주로 메인 전원과 분기 회로의 과전류, 단락 보호를 담당합니다.
ELB는 누전 보호를 목적으로 사용합니다. 사람이 접촉할 수 있는 회로나 감전 위험이 있는 회로에서는 중요하지만, 인버터나 서보 회로에서는 일반 ELB 사용 시 불필요한 트립이 발생할 수 있습니다.
MMS는 모터 보호에 사용합니다. 모터 정격전류에 맞춰 과부하 보호를 설정할 수 있고, 보통 MC와 함께 사용해 모터 회로를 구성합니다.
CP는 PLC와 센서 같은 소형 제어회로를 보호하는 데 적합합니다. 제어전원을 세분화해서 보호하면 고장 범위를 줄이고 유지보수성을 높일 수 있습니다.
제어반 설계에서는 어떤 차단기가 더 좋다는 식으로 판단하면 안 됩니다. 보호 대상, 부하 특성, 누전 여부, 기동 전류, 유지보수성을 기준으로 MCCB, ELB, MMS, CP를 나누어 적용해야 합니다.
