8핀 릴레이 결선법은 PLC 입출력 회로를 처음 다룰 때 자주 헷갈리는 부분입니다. 릴레이는 구조 자체가 복잡한 부품은 아니지만, 코일 단자와 접점 단자를 잘못 구분하면 부하가 동작하지 않거나 PLC 출력 모듈에 무리가 갈 수 있습니다.
현장에서는 배선이 맞는 것처럼 보여도 릴레이가 동작하지 않는 경우가 있습니다. 코일 전압이 맞지 않거나, A접점과 B접점을 반대로 사용하거나, 소켓 단자 번호와 릴레이 본체 회로도를 제대로 대조하지 않은 경우가 많습니다.
이 글에서는 OMRON LY2N 8핀 릴레이를 기준으로 코일 단자, 공통 단자, A접점, B접점을 구분하는 방법과 결선 전 확인해야 할 기준을 정리합니다.
8핀 릴레이의 기본 구조
8핀 릴레이는 크게 코일 부분과 접점 부분으로 나누어 볼 수 있습니다. 코일에 정격 전압이 인가되면 릴레이 내부의 접점이 전환되고, 이 접점을 이용해 외부 부하를 켜거나 끌 수 있습니다.
LY2N 기준으로 보면 7번과 8번은 코일 단자입니다. 이 단자에 정격 전압을 넣으면 릴레이가 동작합니다. DC 24V 릴레이라면 DC 24V를 사용해야 하고, AC 220V 릴레이라면 AC 220V를 사용해야 합니다. 릴레이 본체에 표시된 전압과 실제 제어 전원이 다르면 릴레이가 동작하지 않거나 코일이 손상될 수 있습니다.
접점 부분은 두 세트로 구성됩니다. LY2N은 2회로 릴레이이므로 1번, 3번, 5번이 한 세트이고 2번, 4번, 6번이 다른 한 세트입니다. 두 세트는 서로 독립된 접점으로 봐야 하며, 결선할 때 서로 섞이지 않게 확인해야 합니다.
코일 단자와 접점 단자 구분
8핀 릴레이를 결선할 때 먼저 확인할 부분은 코일 단자입니다. 코일 단자를 접점 단자와 혼동하면 릴레이가 동작하지 않습니다. 반대로 접점에 들어가야 할 전원을 코일 쪽에 잘못 넣으면 릴레이가 손상될 수 있습니다.
LY2N 기준에서 코일 단자는 7번과 8번입니다. 일반 릴레이는 코일에 극성이 없는 경우도 있지만, LED 내장형이나 다이오드 내장형 릴레이는 극성이 있는 경우가 있습니다. 따라서 결선 전에는 릴레이 본체에 그려진 회로도와 소켓 단자 번호를 먼저 확인해야 합니다.
접점 단자는 부하 회로를 연결하는 부분입니다. 5번과 6번은 공통 단자입니다. 3번과 4번은 A접점이며, 릴레이가 동작했을 때 공통 단자와 연결됩니다. 1번과 2번은 B접점이며, 릴레이가 동작하지 않을 때 공통 단자와 연결되어 있다가 릴레이가 동작하면 떨어집니다.
| 단자 번호 | 기능 | 기준 |
|---|---|---|
| 7, 8 | 코일 | 정격 전압 입력 |
| 5, 6 | COM | 접점 공통 단자 |
| 3, 4 | A접점 | 릴레이 동작 시 연결 |
| 1, 2 | B접점 | 릴레이 미동작 시 연결 |
A접점과 B접점 확인 기준
릴레이 접점은 A접점과 B접점을 구분해서 사용해야 합니다. A접점은 평상시에는 열려 있고, 릴레이가 동작했을 때 닫히는 접점입니다. 현장에서 부하를 동작시키는 출력 회로에는 A접점을 사용하는 경우가 많습니다.
B접점은 평상시에는 닫혀 있고, 릴레이가 동작했을 때 열리는 접점입니다. 인터록, 이상 감지, 정지 조건처럼 평상시 상태를 감시해야 하는 회로에서 사용되는 경우가 있습니다. B접점을 A접점으로 착각하면 릴레이가 동작했을 때 원하는 결과와 반대로 움직일 수 있습니다.
LY2N에서는 5번 COM 기준으로 3번이 A접점, 1번이 B접점입니다. 6번 COM 기준으로는 4번이 A접점, 2번이 B접점입니다. 따라서 1번, 3번, 5번을 한 세트로 보고, 2번, 4번, 6번을 다른 세트로 보는 것이 중요합니다.

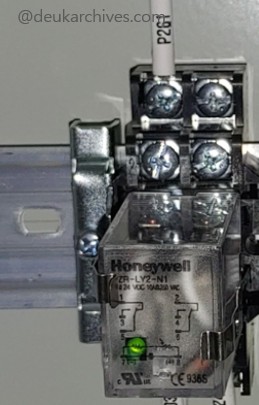

결선할 때는 단순히 릴레이 모양만 보고 판단하면 안 됩니다. 릴레이 본체에 인쇄된 회로도, 소켓 하단 번호, 실제 배선 번호를 서로 대조해야 합니다. 특히 소켓 방향이 바뀌어 있거나 작업자가 릴레이를 뒤집어서 보는 경우에는 단자 위치를 착각하기 쉽습니다.
LY2N 결선 시 주의할 점
LY2N 릴레이를 사용할 때는 먼저 코일 전압을 확인해야 합니다. 같은 8핀 릴레이라도 DC 24V, AC 110V, AC 220V 등 코일 전압이 다를 수 있습니다. 소켓에 들어간다고 해서 모두 같은 릴레이가 아닙니다. 릴레이 본체의 전압 표기를 먼저 확인한 뒤 제어 전원과 맞는지 봐야 합니다.
DC 코일 릴레이를 PLC 출력으로 구동할 때는 역기전력 보호도 확인해야 합니다. 코일 전원이 차단될 때 순간적으로 높은 전압이 발생할 수 있고, 이 전압이 PLC 출력 모듈에 영향을 줄 수 있습니다. 다이오드 내장형 릴레이를 사용하거나 외부에 보호 소자를 추가하는 방식으로 출력 모듈을 보호해야 합니다.
AC 코일을 사용할 때는 스너버 사용 여부를 확인합니다. 코일이나 부하에서 발생하는 서지가 주변 회로에 영향을 줄 수 있기 때문입니다. 현장에서는 릴레이 하나의 문제가 아니라 주변 센서, PLC 입력, 통신 장비에 노이즈로 이어지는 경우도 있습니다.
또 하나 주의할 점은 전압 혼용입니다. LY2N은 2회로 릴레이이기 때문에 구조상 두 접점을 따로 사용할 수 있습니다. 그러나 하나의 릴레이 안에서 AC 220V와 DC 24V를 동시에 다루는 방식은 유지보수와 안전 측면에서 좋지 않습니다. 전압 레벨이 다른 회로는 릴레이를 분리해서 구성하는 것이 현장 관리에 유리합니다.
테스터기로 접점 확인하는 방법
릴레이 결선 전에는 테스터기의 도통 모드를 이용해 접점을 확인할 수 있습니다. 전원을 인가하기 전 릴레이를 소켓에서 분리하고, 접점 단자끼리 도통 상태를 확인하면 A접점과 B접점을 구분할 수 있습니다.
먼저 5번과 1번을 확인합니다. 릴레이가 동작하지 않은 상태에서 5번과 1번은 B접점이므로 도통이 되어야 합니다. 테스터기에서 소리가 나면 정상적인 B접점 상태로 볼 수 있습니다.
다음으로 5번과 3번을 확인합니다. 5번과 3번은 A접점이므로 평상시에는 도통되지 않아야 합니다. 릴레이 상단의 수동 버튼을 눌렀을 때 도통되면 A접점 동작이 정상입니다.
같은 방식으로 6번 기준의 접점도 확인할 수 있습니다. 6번과 2번은 B접점, 6번과 4번은 A접점입니다. 두 회로 사이가 서로 연결되어 있으면 안 되므로, 1번 세트와 2번 세트 사이에 불필요한 도통이 있는지도 확인해야 합니다.
| 점검 항목 | 측정 단자 | 정상 기준 |
|---|---|---|
| B접점 확인 | 5번 – 1번 | 평상시 도통 |
| A접점 확인 | 5번 – 3번 | 동작 시 도통 |
| B접점 확인 | 6번 – 2번 | 평상시 도통 |
| A접점 확인 | 6번 – 4번 | 동작 시 도통 |
| 세트 간 절연 확인 | 1번 세트 – 2번 세트 | 도통 없음 |
테스터기로 접점이 정상처럼 보여도 릴레이 케이스가 그을렸거나 탄 냄새가 나는 경우에는 사용하지 않는 것이 좋습니다. 접점 용착이나 내부 손상이 의심되는 릴레이는 현장 투입 전에 교체하는 것이 안전합니다.
현장에서 결선 전 확인할 항목
8핀 릴레이를 결선하기 전에는 릴레이 본체 전압, 소켓 단자 번호, 접점 구성, 부하 전압을 순서대로 확인해야 합니다. 이 순서를 건너뛰면 배선은 맞아 보이는데 동작이 되지 않는 문제가 생길 수 있습니다.
먼저 릴레이 본체에 표시된 코일 전압을 확인합니다. 그 다음 소켓 하단의 단자 번호와 릴레이 본체 회로도가 일치하는지 확인합니다. 같은 8핀 릴레이 소켓처럼 보여도 제조사나 모델에 따라 표시 방식이 다르게 느껴질 수 있으므로 숫자 기준으로 확인해야 합니다.

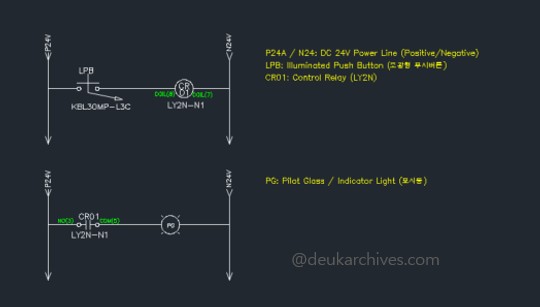

그 다음 COM 단자에 어떤 전압을 넣을지 결정합니다. 부하를 구동하는 전원은 COM을 거쳐 A접점 또는 B접점으로 나가게 됩니다. 이때 PLC 출력이 릴레이 코일을 구동하는 회로인지, 릴레이 접점이 외부 부하를 구동하는 회로인지 분리해서 봐야 합니다.
마지막으로 부하 전류와 접점 용량을 확인합니다. 릴레이 접점 용량보다 큰 부하를 직접 구동하면 접점이 손상될 수 있습니다. 모터, 솔레노이드, 램프처럼 순간 전류가 큰 부하는 접점 용량과 보호 회로를 함께 확인해야 합니다.
8핀 릴레이 결선 정리
8핀 릴레이 결선에서 가장 중요한 기준은 단자 번호입니다. 릴레이의 모양이나 소켓 위치만 보고 판단하지 말고, 본체 회로도와 소켓 번호를 기준으로 코일, COM, A접점, B접점을 구분해야 합니다.
LY2N 기준에서는 7번과 8번이 코일이고, 5번과 6번이 COM입니다. 3번과 4번은 A접점, 1번과 2번은 B접점입니다. 1번, 3번, 5번을 한 세트로 보고, 2번, 4번, 6번을 다른 세트로 보면 접점 구조를 정리하기 쉽습니다.
현장에서는 코일 전압, 접점 용량, 보호 소자, 소켓 단자 번호를 먼저 확인해야 합니다. 특히 PLC 출력 모듈로 릴레이 코일을 구동하는 경우에는 역기전력 보호를 확인해야 하고, 전압 레벨이 다른 회로는 가능하면 릴레이를 분리해서 구성하는 것이 좋습니다.
8핀 릴레이는 기본 부품이지만, 단자 번호를 잘못 보면 회로 전체가 반대로 동작할 수 있습니다. 결선 전에는 반드시 릴레이 본체 회로도와 소켓 번호를 확인하고, 필요하면 테스터기로 접점을 확인한 뒤 현장에 적용하는 것이 안전합니다.
