국내 산업 현장에서는 3상 380V만 있는 것이 아닙니다. 3상 380V가 가장 흔하지만, 구형 설비나 일부 일본산 장비가 많은 현장에서는 3상 220V도 만날 수 있습니다.

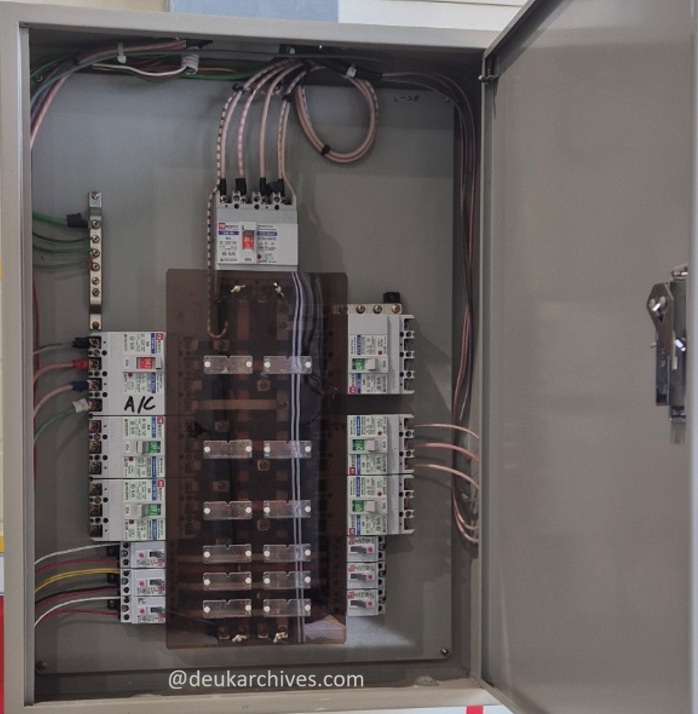

3상 380V 4선식은 L1, L2, L3, N으로 구성됩니다. 이 구조에서는 L1-L2, L2-L3, L3-L1 사이를 측정하면 약 380V가 나오고, L1-N, L2-N, L3-N 사이를 측정하면 약 220V가 나옵니다.
즉, 3상 380V 4선식에서는 N상을 이용해 단상 220V 제어전원을 만들 수 있습니다. PLC, SMPS, HMI, PC 전원처럼 220V가 필요한 장비를 이 방식으로 사용하는 경우가 많습니다.

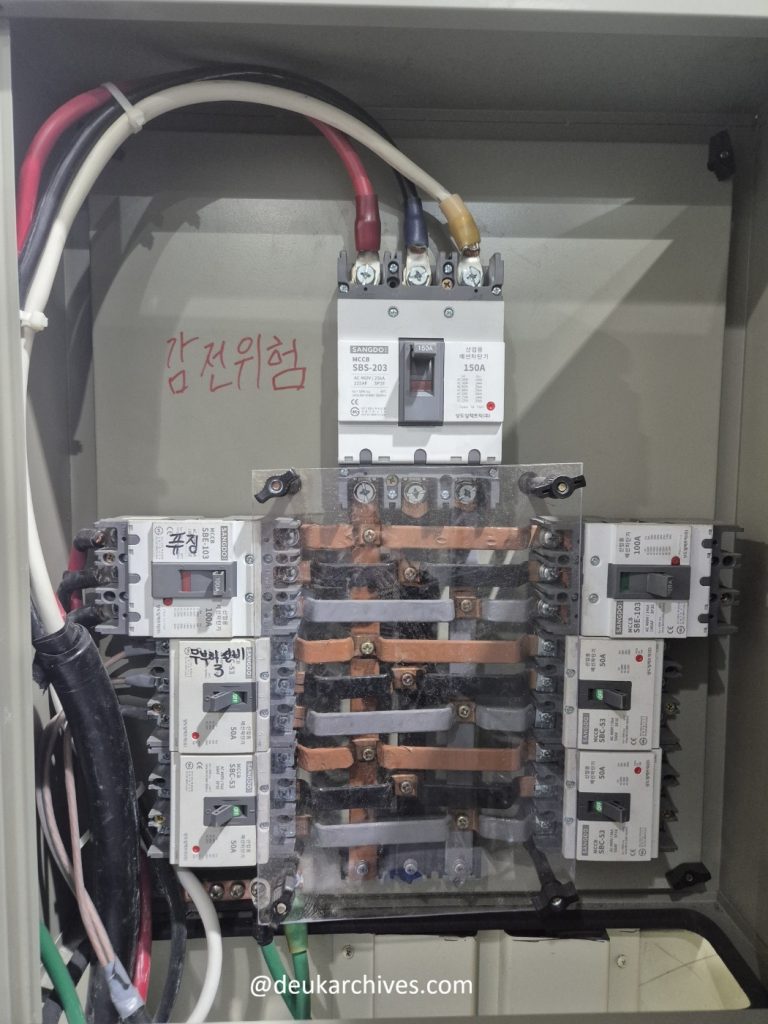

반대로 3상 220V 3선식은 L1, L2, L3 세 상만 있는 구조입니다. 이 경우 두 상 사이에서 바로 220V가 나옵니다. 예를 들어 L1-L2, L2-L3, L3-L1 사이가 약 220V입니다.
여기서 중요한 점은 3상 220V에는 중성선 N이 없는 경우가 많다는 것입니다. 220V라는 숫자만 보고 단상 220V처럼 생각하면 안 됩니다. 3상 220V는 상간 전압이 220V인 구조이고, N상을 기준으로 220V를 만드는 구조가 아닙니다.
현장에서 220V라고 적혀 있어도 반드시 단상인지, 3상인지, 상간 전압인지 확인해야 합니다. 이 기준을 잘못 잡으면 전압 측정부터 장비 결선까지 전부 꼬일 수 있습니다.
N상 사용 시 주의할 점
3상 380V 4선식에서 N상을 이용하면 단상 220V를 만들 수 있습니다. 하지만 N상을 사용한다고 해서 항상 안정적인 전원이 되는 것은 아닙니다.
공장 전체 부하가 불평형이면 N상 전위가 흔들릴 수 있습니다. 또한 인버터, 서보, SMPS 같은 장비에서 발생한 노이즈가 전원 계통을 타고 들어올 수 있습니다.
전등, 히터, 일반 콘센트처럼 단순 부하에서는 큰 문제가 없을 수 있습니다. 하지만 PLC, PC, 정밀 측정기, 아날로그 센서처럼 노이즈에 민감한 장비는 전원 품질에 영향을 받을 수 있습니다.
이런 경우에는 N상에서 바로 전원을 따는 것보다 절연 트랜스를 사용해 제어전원을 분리하는 것이 더 안정적일 수 있습니다. 특히 정밀 장비나 통신 장비가 많은 제어반에서는 전원 분리와 접지 구조를 함께 봐야 합니다.
N상과 접지를 혼동해서도 안 됩니다. N상은 전원 회로의 중성선이고, 접지는 안전을 위한 보호 도체입니다. N상과 접지를 임의로 섞으면 누전차단기 트립, 노이즈 유입, 외함 전위 문제로 이어질 수 있습니다.
모터 회전 방향과 겸용 모터 결선
시운전 때 모터 회전 방향이 반대로 나오는 경우는 자주 있습니다. 삼상 모터는 상 순서에 따라 회전 방향이 결정되므로 L1, L2, L3 중 두 상을 서로 바꾸면 회전 방향이 반대로 바뀝니다.
다만 전원을 차단하지 않고 상바꿈을 하면 매우 위험합니다. 반드시 전원을 차단하고, 잔류 전압이 없는지 확인한 뒤 작업해야 합니다.
또 하나 중요한 것이 220V와 380V 겸용 모터입니다. 현장 모터 중에는 220V와 380V를 모두 사용할 수 있는 제품이 있습니다. 이 경우 공급 전압에 맞춰 모터 단자함 내부 결선을 바꿔야 합니다.
전압만 맞다고 바로 연결하면 안 됩니다. 결선 방식이 맞지 않으면 모터가 타거나, 힘이 부족하거나, 과전류가 발생할 수 있습니다.
모터를 연결하기 전에는 반드시 명판과 단자함 내부 결선도를 확인해야 합니다. 특히 모터 교체, 해외 장비 대응, 기존 설비 개조 작업에서는 공급 전압과 모터 결선 방식이 맞는지 먼저 확인해야 합니다.
해외 수출 장비의 전압과 주파수
해외 장비에서는 전압뿐 아니라 주파수도 함께 확인해야 합니다. 국내는 보통 60Hz를 사용하지만, 유럽이나 일부 국가는 50Hz를 사용합니다.
미국, 캐나다, 일부 남미 지역에서는 산업용 480V를 많이 사용합니다. 120V, 208V, 240V 같은 전압도 현장에 따라 나올 수 있습니다.
유럽, 중국, 동남아 일부 지역에서는 220V, 230V, 380V, 400V 계열을 만날 수 있습니다. 국가별 표준도 중요하지만, 실제 공장 인입 전압은 현장마다 다를 수 있으므로 반드시 확인해야 합니다.
| 지역 | 자주 만나는 전압 | 주파수 | 주의할 점 |
|---|---|---|---|
| 한국 | 220V, 3상 380V, 3상 220V | 60Hz | N상 유무, 상간 전압 확인 |
| 미국·캐나다 | 120V, 208V, 240V, 480V | 60Hz | 산업용 480V 정격 확인 |
| 유럽 | 230V, 400V 계열 | 50Hz | 모터와 팬 주파수 확인 |
| 중국·동남아 | 220V, 380V 계열 | 50Hz 또는 60Hz | 현장별 전압 편차 확인 |
60Hz 모터를 50Hz 국가에서 그대로 사용하면 회전수가 떨어지고 조건에 따라 발열이 생길 수 있습니다. 반대로 50Hz 기준 모터를 60Hz에서 사용하면 회전수가 빨라지고 부하 조건에 따라 과부하가 발생할 수 있습니다.
인버터를 사용하는 경우에는 주파수 설정으로 대응할 수 있지만, 모터와 부하 특성을 함께 확인해야 합니다. 전압만 맞다고 바로 전원을 투입하면 안 됩니다.
전압 측정 기준
멀티미터로 전압을 측정할 때는 기준점을 먼저 정해야 합니다. 상간 전압을 볼 것인지, N상 기준 전압을 볼 것인지, 대지 전압을 볼 것인지 구분해야 합니다.
3상 380V 4선식에서는 L1-L2, L2-L3, L3-L1 사이가 상간 전압입니다. 이때 약 380V가 나옵니다. L1-N, L2-N, L3-N 사이를 측정하면 약 220V가 나옵니다.
3상 220V 3선식에서는 L1-L2, L2-L3, L3-L1 사이가 약 220V입니다. N상이 없는 구조이므로 220V 단상을 만들기 위해 N상을 찾는 식으로 접근하면 안 됩니다.
AC 전압은 테스터기를 AC 모드에 놓고 측정해야 합니다. DC 24V를 측정하던 상태 그대로 AC 라인을 찍으면 측정값을 잘못 보거나 사고로 이어질 수 있습니다.
좁은 단자대에서는 리드봉이 서로 닿지 않게 주의해야 합니다. 전압 측정 중 리드봉이 상간 또는 전원과 접지 사이를 단락시키면 테스터기나 장비가 손상될 수 있습니다.
전원 투입 전 체크리스트
전원을 올리기 전에는 최소한 아래 항목을 확인해야 합니다.
| 확인 항목 | 확인 기준 |
|---|---|
| 공급 전압 | 3상 220V, 3상 380V, 480V 구분 |
| 측정 기준 | 상간 전압인지 N상 기준인지 확인 |
| N상 유무 | 4선식인지 3선식인지 확인 |
| 접지 구분 | N상, PE, DC 0V 혼동 금지 |
| 모터 결선 | 220V/380V 결선 방식 확인 |
| 주파수 | 50Hz/60Hz 조건 확인 |
| 부품 정격 | SMPS, 필터, 차단기, 팬, 트랜스 정격 확인 |
이 항목을 확인하지 않고 전원을 투입하면 나중에 더 큰 시간을 잃게 됩니다. 특히 수입 장비, 해외 납품 장비, 기존 설비 개조 작업에서는 도면만 믿지 말고 실제 전압을 반드시 측정해야 합니다.
제어반 전압 기준 정리
제어반 전압은 숫자만 보고 판단하면 안 됩니다. 220V라고 해도 단상 220V인지, 3상 220V의 상간 전압인지 구분해야 합니다. 380V도 N상이 있는 4선식인지 확인해야 합니다.
국내 현장에서는 3상 380V와 3상 220V가 혼재할 수 있습니다. 해외 장비에서는 480V와 50Hz 조건까지 고려해야 합니다.
N상은 제어전원 220V를 만들 때 사용할 수 있지만, 접지와 섞으면 안 됩니다. 노이즈에 민감한 장비는 N상 직접 사용보다 절연 트랜스 적용을 검토하는 것이 좋습니다.
모터는 전압뿐 아니라 결선 방식과 주파수를 함께 봐야 합니다. 회전 방향이 반대면 상바꿈으로 조정할 수 있지만, 전압과 결선이 틀리면 모터 손상으로 이어질 수 있습니다.
결국 전압 문제는 감이 아니라 확인입니다. 전원 투입 전 공급 전압, 측정 기준, N상 유무, 접지, 모터 결선, 주파수, 부품 정격을 확인해야 현장에서 불필요한 소손 사고를 줄일 수 있습니다.
