“고객사 전력 담당자가 갑자기 ‘이 설비 메인 용량 얼마입니까?’라고 물으면 뭐라고 답하실 건가요?”
계산기 두드려서 “20A요”라고 답했다가 시운전 때 차단기가 떨어지면(Trip), 그건 단순 실수가 아니라 기술적 신뢰에 큰 타격을 줍니다. 5kW 모터와 PLC, SMPS가 혼재된 제어반에서 왜 20A가 위험한지, 실무 데이터로 증명합니다.
[한 줄 정답] 5kW 제어반이면 고민하지 말고 40A 쓰세요. 20A는 현장에서 대안조차 될 수 없습니다.
[현장 기준 한방 정리] 계산값만 보면 20A가 맞지만, 현장은 그렇게 단순하지 않습니다. 3상 380V / 5kW 제어반 메인 차단기(MCCB) 선정 기준:
- 20A (❌ 비권장): 동시 기동 시 돌입전류를 못 견디고 떨어질 확률 90% 이상.
- 30A (⚠️ 최소 사양): 간당간당합니다. 현장에서 히팅건 하나만 꽂아도 떨어질 수 있습니다.
- 40A (✅ 실무 표준): 안전율 1.5~2배 적용. 정전 복구 시 동시 기동에도 버티는 확실한 용량.
1. [구조] 제어반 전원 계통도

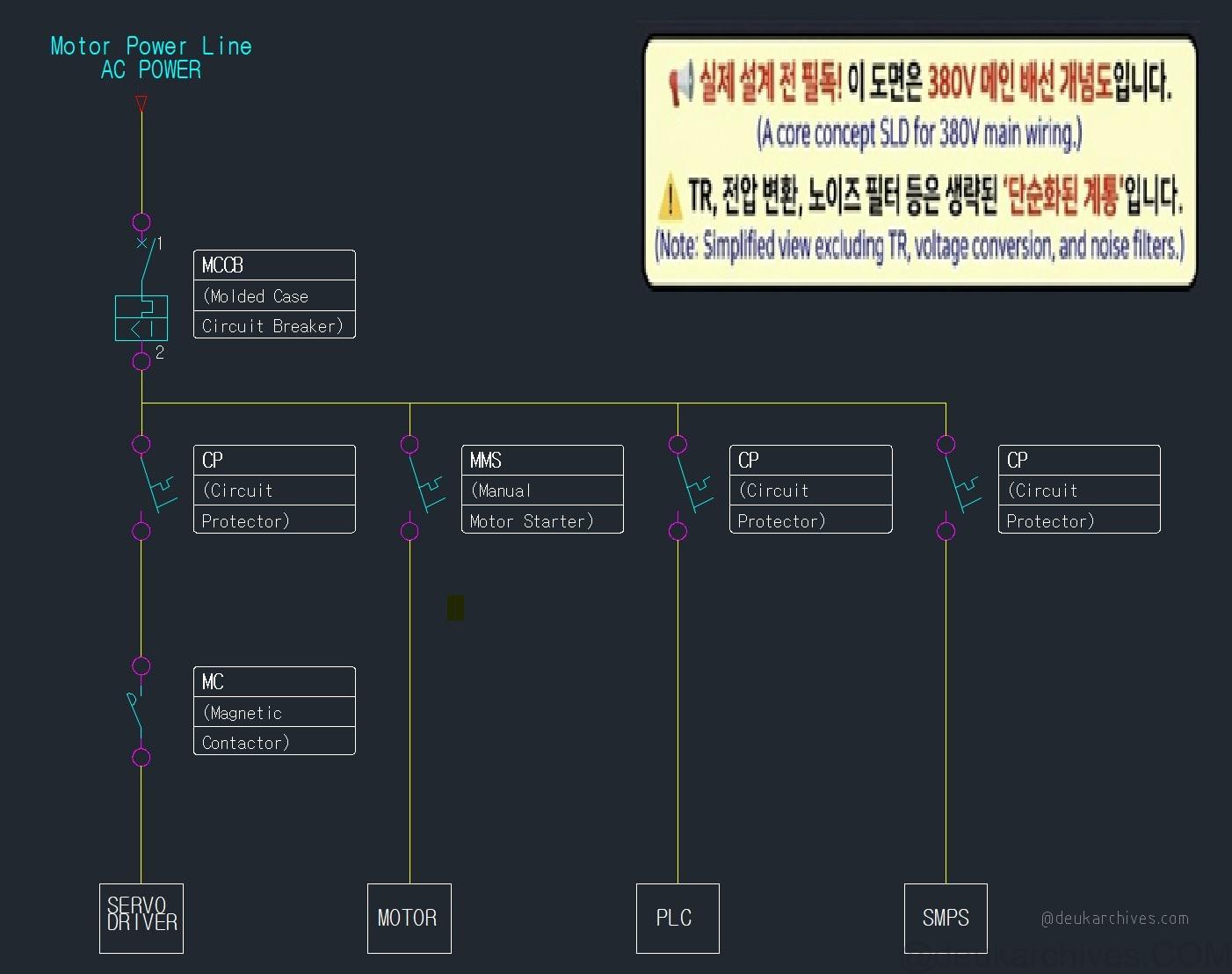

👉 먼저 전체 전원 흐름을 단선도로 보세요. 이게 설계의 뼈대입니다.
“핵심만 보시라고 복잡한 부품은 쳐냈습니다. ‘왜 도면에 필터가 없냐’고 따지시면 곤란합니다. 그건 나중에 노이즈 대책 편에서 아주 깊게 다룰 예정이니까요.”

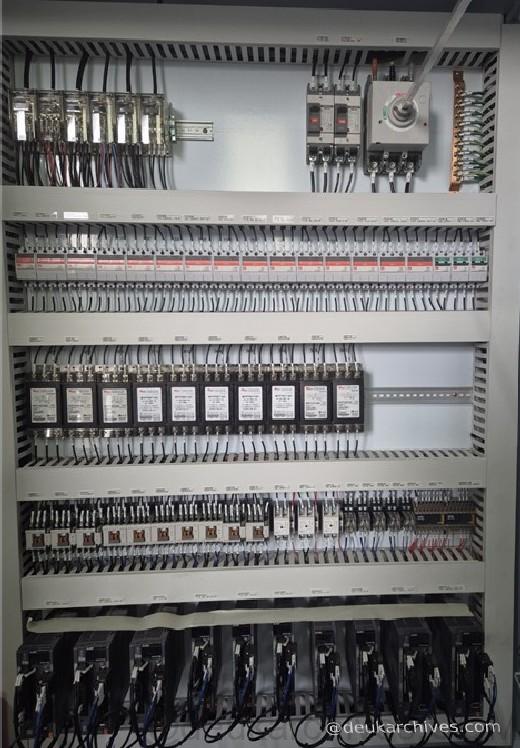

👉 위 단선도가 실제로 구현된 모습입니다. 메인 → 서브 보호 → 부하 구조를 그대로 확인해 보세요.
[핵심 논리]
메인은 ‘선로’를 지키고, 상세 보호는 ‘개별 차단기’가 한다.
처음 설계할 때 메인 차단기로 기기를 보호하려는 경우가 많은데,
메인(Main MCCB)은 제어반 전체 전력 인입선을 보호하는 역할에 가깝습니다.모터나 PLC 같은 개별 부하는 하단의 MMS와 CP에서 보호하는 구조로 보는 게 맞습니다.
메인을 과하게 타이트하게 잡을 필요는 없습니다.
2. 왜 20A는 계속 떨어지는가?
실제로 시운전 때 E-Stop 리셋하자마자 20A 차단기가 떨어지기 시작하면,
그때부터 원인 찾느라 도면 보고 배선 확인하는 상황이 계속 이어집니다.
결국 확인해보면 대부분은 용량 부족으로 정리됩니다.
이걸 한 번 겪고 나면 20A는 다시 고민하지 않게 됩니다.
- 정전 복구: 전원 복구 순간, 모든 SMPS와 인버터 커패시터가 동시에 풀 충전 전류를 당깁니다. 이 돌입전류는 예상보다 훨씬 크게 발생합니다.
- E-Stop 리셋: 비상정지 해제 후 메인 MC가 붙는 순간, 대기 중이던 모든 장비가 동시에 가동됩니다. 20A 차단기는 이 순간을 못 견딥니다.
- 서비스 콘센트: 현장에서 노트북만 쓰지 않습니다. 히팅건(1.5kW)이나 드릴을 사용하는 순간 20A 차단기는 버티지 못할 수 있습니다.
3. 부하별 계산식 (수치로 증명)
① MCCB / MMS / MC (3상 380V 기준)
I = P / (1.732 × V × pf × η)
- 실전: 5000W / (1.732 × 380V × 0.8) ≈ 9.5A
- 결과: 효율까지 따지면 대략 10~11A 나옵니다.
② 단상 기기 / 조작 전원 (단상 220V 기준)
I = P / (V × pf × η)
- 실전: 2200W / (220V × 0.8 × 0.9) ≈ 13.8A
- 실무 팁: 제어반 내 단상 부하는 pf(역률)를 보수적으로 잡아야 합니다. 계산기상 12A 나와도 차단기는 한 단계 위인 20A를 써야 시운전 때 안 터집니다.
③ CP / 제어기기 (DC 24V)
I = P / V
- 실전: 240W / 24V = 10A
- 실무 팁: PLC CPU나 통신 카드는 소자 보호를 위해 3A~5A CP를 쓰는 게 글로벌 정석입니다.
차단기 종류(MCCB, ELB, MMS, CP) 자체가 헷갈린다면 아래 글부터 먼저 보고 오세요.
👉 [PLC 기초] 신입 딱지 탈출! 도면과 다른 판넬 차단기 실무 가이드
4. 장치별 선정 가이드
| 장치명 | 전압 | 주요 역할 | 선정 팁 |
| Main MCCB | 3상 380V | 메인 선로 보호 | 안전율 1.5~2배 적용. 50AF/40AT 권장 |
| MMS (모터 보호 차단기) | 3상 380V | 모터 정밀 보호 | 결상 및 과부하 보호. 모터 정격과 1:1 세팅 |
| CP (회로 보호기) | AC 220V / DC 24V | 정밀 소자 보호 | 빠른 차단 속도가 핵심. 메인보다 먼저 차단되어야 함 |
⚠️ 보호 협조의 진실:
릴레이 접점이 차단기보다 먼저 터지면 그건 설계 실패입니다. 하지만 더 중요한 건,
하위 CP가 터질 때 메인 MCCB까지 같이 떨어지면 그건 설비 전체가 멈춘다는 얘기입니다.
메인은 버티고, 문제 있는 쪽만 떨어지게 만들어야
나중에 진짜 편합니다.
5. “동시 기동 안 한다”는 엔지니어들에게 보내는 한마디
“부하가 동시에 다 걸릴 확률이 없는데 왜 크게 잡냐”고 따지는 사람들이 있는데 이 부분을 간과하면 같은 실수를 반복하게 됩니다.
설계는 ‘평균’이 아니라 ‘최악’을 견뎌야 실력입니다.
- 기동 전류: 유도성 부하는 기동 시 정격의 5~7배 전류가 흐릅니다. 20A 차단기는 이 구간에서 쉽게 트립될 수 있습니다.
- 고조파: 인버터, SMPS 등 비선형 부하가 많으면 고조파 때문에 실제 계산값보다 더 큰 전류가 흐를 수 있습니다.
🛠️ 유지보수 실무 체크리스트
- [ ] 메인 차단기 용량이 부하 합계의 1.5배 이상인가? (글로벌 권고)
- [ ] 하부 CP가 메인 차단기보다 민감도가 높은가?
- [ ] 정전 후 재기동 시 메인이 견디는가?
[한줄 직설]
“메인 차단기는 설비를 살리는 게 아니라 선로를 살리는 겁니다. 넉넉하게 사용하세요, 퇴근 시간 소중하잖아요.”
