[실무] 제어반 라벨링: 왜 제대로 안 하면 현장에서 망할까?
PLC는 정상인데 장비를 못 찾는 상황, 겪어보셨나요?
분명히 프로그램 상에서는 출력이 나가고 있고 I/O 체크도 정상인데, 정작 현장에서는 “이 선이 도대체 어디로 가는지” 찾느라 한두 시간을 허비하곤 합니다. 이 상황은 대부분 배선의 문제가 아니라 라벨링의 문제입니다.
라벨이 없거나, 있어도 식별이 불가능하다면 그 설비는 이미 절반은 고장 난 상태나 다름없습니다. 오늘은 ‘보기 좋은 떡’이 아닌 ‘진짜 일하기 편한’ 실무 라벨링 기준을 정리합니다.
[한줄 직설] “라벨은 붙어 있는 게 중요한 게 아닙니다. 3초 안에 해당 선의 시작과 끝을 추적할 수 있느냐가 실력입니다. 제어반에서 가장 먼저 고장 나는 것은 부품이 아니라 ‘정보’입니다.”
1. 최악의 라벨링: 메모 수준의 “A/C” 표시

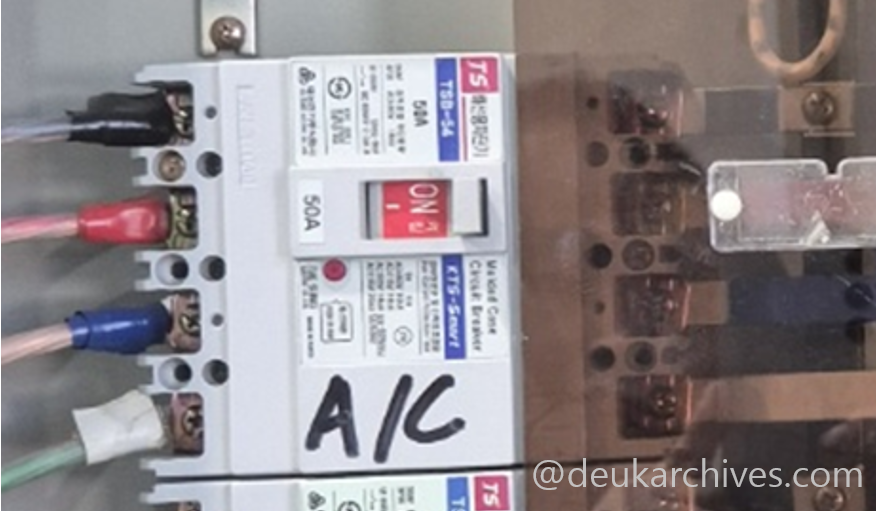

[Fig. 1] 기능만 표시된 라벨 (회로 식별 불가 사례) 현장에 가보면 차단기 위에 네임펜으로 대충 “A/C”처럼 기능만 적어놓은 경우가 많습니다. 이건 라벨이 아니라 단순 메모 수준입니다.
- 문제점: 어느 차단기가 어떤 설비의 메인인지, 용량은 얼마인지 전혀 알 수 없습니다.
- 결과: 문제가 발생하면 결국 차단기를 하나씩 내려보며 장비가 꺼지는지 확인하는 ‘무식한’ 방법을 써야 합니다.
2. 부족한 라벨링: 범위만 표시된 ‘눈속임’

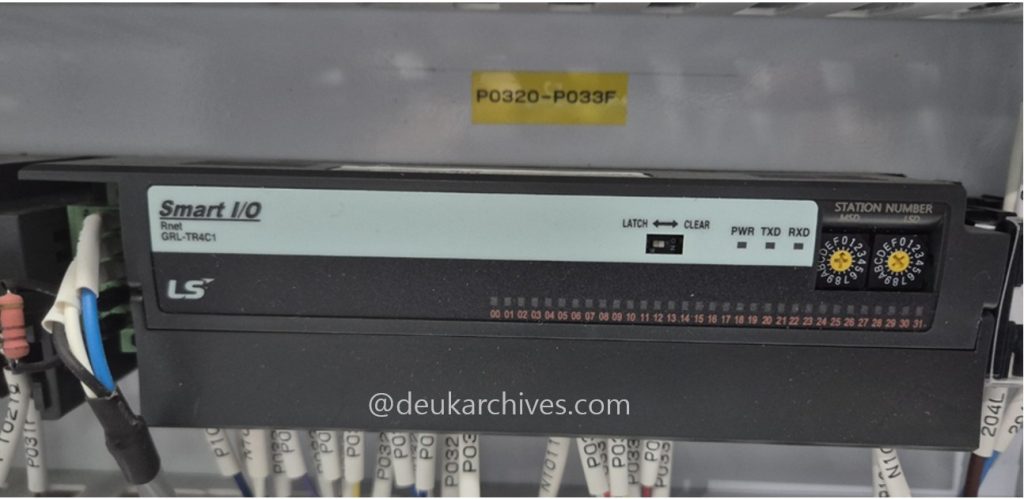

[Fig. 2] I/O 범위만 표시된 라벨 (속판 기준, 위치 식별 불가) 노란 라벨지에
P0320~P033F처럼 범위가 깔끔하게 인쇄되어 있으면 언뜻 전문가의 솜씨처럼 보일 수 있습니다. 하지만 여기엔 치명적인 실무적 함정이 있습니다.- 문제점: 이 정보만으로는 모듈의 종류(입/출력), 카드 순서, 장착 위치를 알 수 없습니다. 특히 속판에만 라벨이 붙어 있는 경우, 모듈을 탈착하는 순간 위치 기준이 통째로 사라집니다.
- 결과: 잘못된 위치에 장착하면 기존 배선 길이와 맞지 않게 되어 전선이 당겨지거나 여유가 없어지는 문제가 발생합니다. 범위 라벨은 ‘어디까지’인지는 알려주지만, ‘어디에 무엇이 있는지’는 알려주지 못합니다.
3. 중간 수준 라벨: 번호+기능 조합 (
KM013 NG CONV-1)

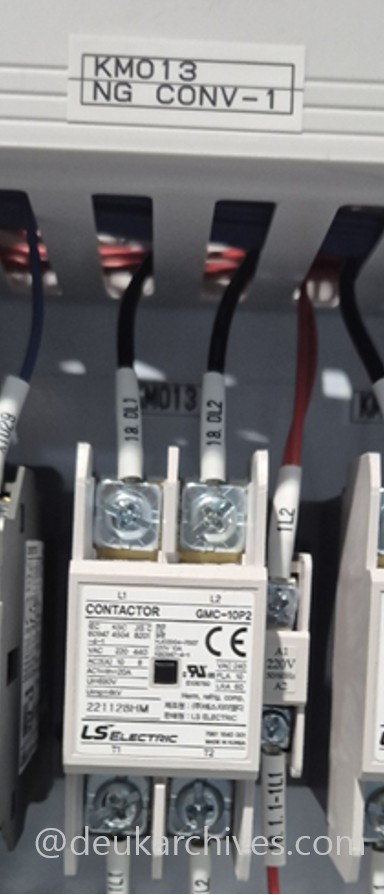

[Fig. 3] 전자접촉기(KM013)와 기능이 함께 표시된 라벨 (기본 식별 가능 사례) 번호(
KM013)와 기능(NG CONV-1)이 함께 적혀 있다면 기본적인 식별은 가능합니다.- 특징: “컨베이어 1번 관련 신호구나”라는 것은 바로 알 수 있습니다.
- 한계: 하지만 이게 서보 모터인지, 인버터인지 바로 구분하기 어렵습니다. 결국 도면을 찾아야 하는데, 도면 위치를 빠르게 찾기에도 정보가 부족합니다. 라벨은 도면을 대신하는 게 아니라, 도면을 빠르게 찾게 해줘야 합니다.
4. 좋은 라벨링: 한 번에 이해되는 구조

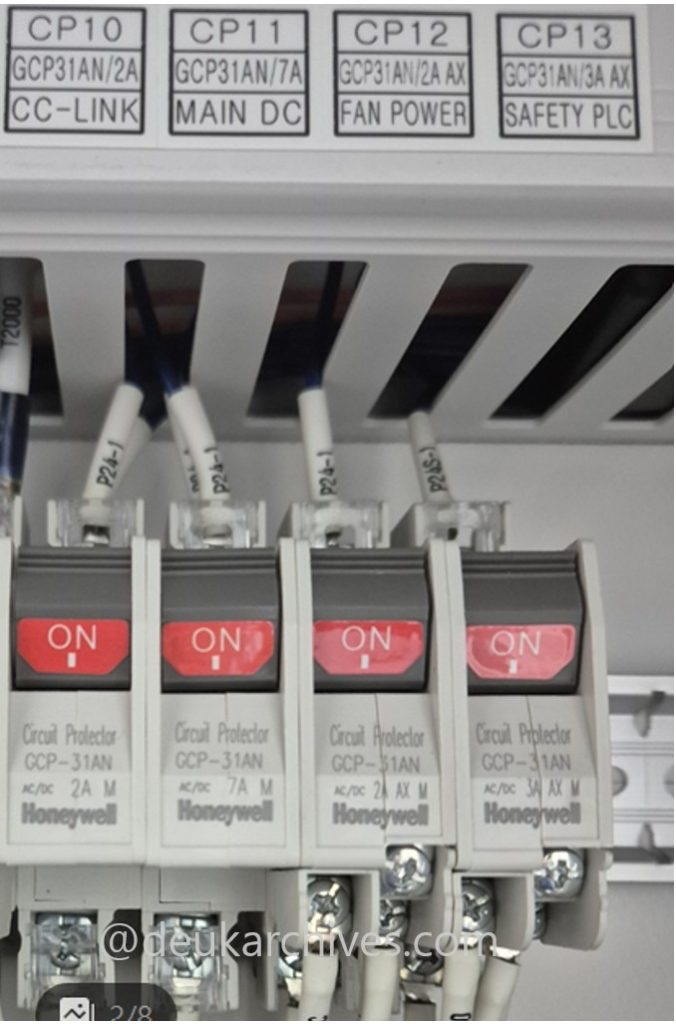

[Fig. 4] 번호와 기능이 명확하게 표시된 라벨링 (즉시 식별 가능 사례) 판넬 내부는 부품과 배선이 밀집되어 있습니다. 라벨은 “직관성”이 핵심입니다.
- 기준: 부품을 보는 순간 용도와 사양을 바로 알 수 있어야 합니다.
- 예시:
SERVO1 POWER,INV2 MAIN,MC03 3.7kW처럼 명칭과 핵심 사양을 병기합니다. - 결과: 도면을 펼치기 전에도 트러블슈팅의 방향을 바로 잡을 수 있습니다.
5. 좋은 라벨링(정답): 끊기지 않는 연결 구조

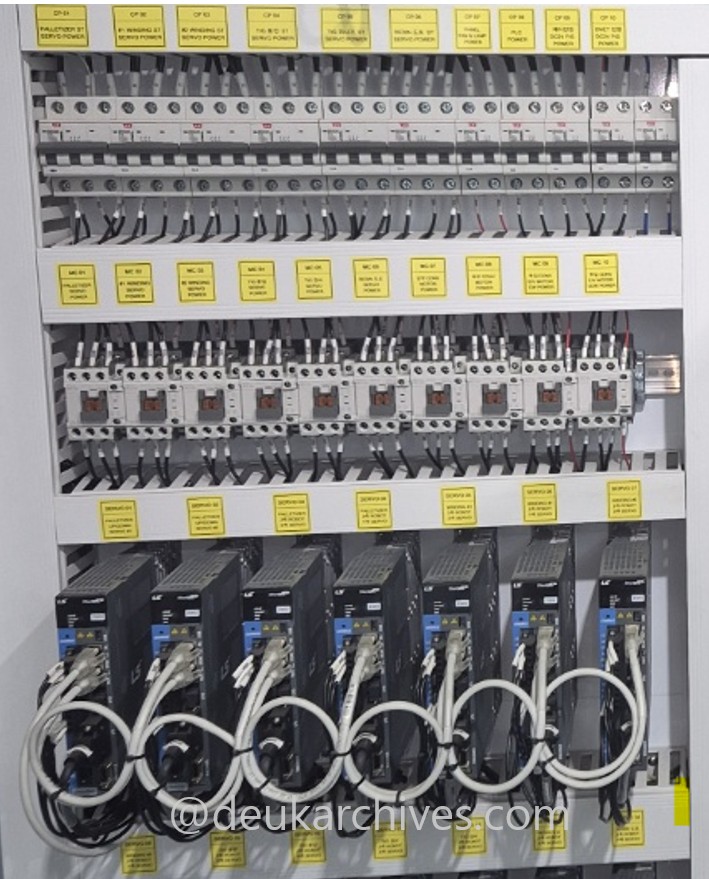

[Fig. 5] 제어반 전체 라벨링 구조 (부품-배선-PLC 연결 흐름) 라벨은 하나 잘 붙인다고 끝나는 게 아니라, 전체가 ‘이어져 있어야’ 의미가 있습니다.
- 기준: PLC, 단자대, 배선 라벨이 서로 일치해야 합니다.
- 결과: 라벨 하나가 오염되어 지워지더라도 다른 라벨로 즉시 역추적이 가능하고, 도면상의 위치도 1초 만에 매칭됩니다.
6. PLC 라벨의 한계: 배선 라벨과 함께 봐야 한다

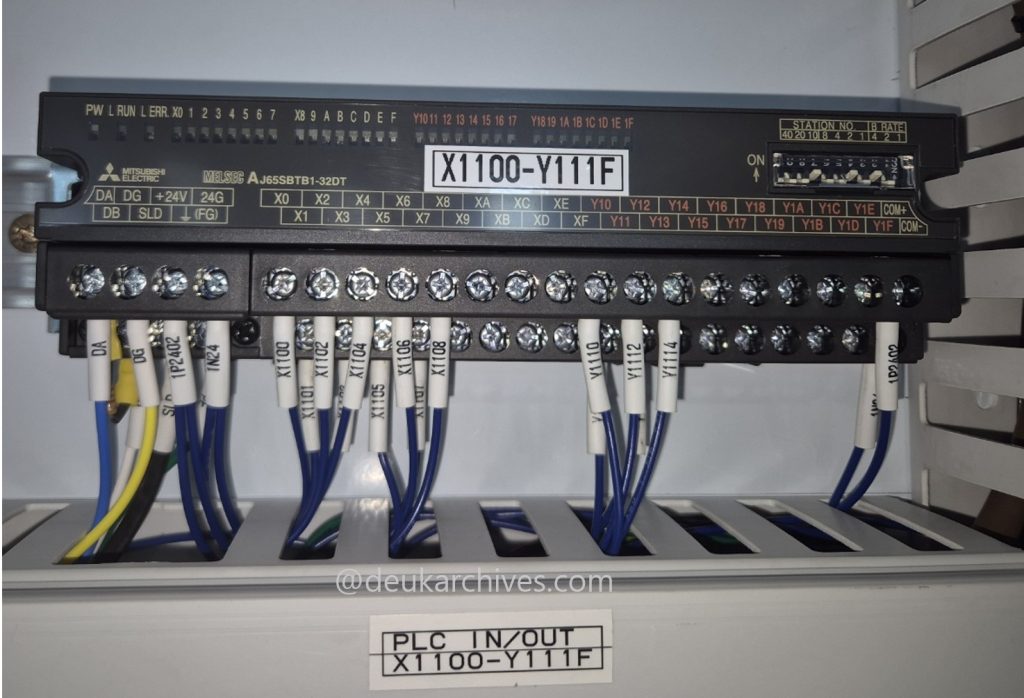

[Fig. 6] PLC 주소 라벨과 배선 라벨이 함께 표시된 사례 (위치와 신호 동시 식별) X1100-Y111F같은 PLC 주소 라벨은 훌륭한 기준입니다. 하지만 이것만으론 부족합니다.※ PLC 주소가 실제 입력·출력과 어떻게 연결되는지 헷갈린다면 아래 글부터 보시면 이해가 빠릅니다.
👉 [실무] PLC 입출력(I/O) 원리: 센서는 켜지는데 왜 장비는 안 움직일까?- PLC 라벨: 장치 내에서의 ‘위치’를 알려줍니다.
- 배선 라벨: 이 신호가 현장의 ‘어떤 센서/밸브‘인지 최종 목적지를 알려줍니다.
- 결론: PLC 라벨로 시작점을 잡고, 배선 라벨로 끝까지 확인해야 실제 신호 흐름을 완벽하게 추적할 수 있습니다.
✅ 실무 체크리스트 (라벨링 품질 점검)
- [ ] 식별성: 번호와 기능(명칭)이 함께 표시되어 있는가?
- [ ] 개별성: 범위 라벨이 아닌 개별 배선마다 고유 식별자가 있는가?
- [ ] 구조화: 라벨 하나가 없어져도 도면을 빠르게 찾아 추적 가능한가?
- [ ] 우선순위: 중요한 정보(메인 전원 등)가 한눈에 구분되는가?
- [ ] 일치성: 도면의 번호와 실제 배선의 라벨이 100% 매칭되는가?
결론: 라벨링은 ‘미술’이 아니라 ‘유지보수 설계’입니다
라벨이 없으면 찾을 수 없고, 라벨이 잘못되면 오조작으로 인해 더 위험한 상황이 벌어집니다. 깔끔하게 붙이는 것에 집착하지 마십시오. 나중에 이 장비를 처음 보는 엔지니어도 도면을 빠르게 찾고, 짧은 시간 안에 회로를 파악할 수 있게 만드는 것, 그것이 진짜 프로의 라벨링입니다.
[다음 포스팅 예고]
라벨링까지 끝났다면 이제 실제로 제대로 연결됐는지 확인해야 합니다. 다음 글에서는 “형광펜 하나로 오배선 잡는 제어반 검수 방법“을 현장 기준으로 정리해 보겠습니다.
-
